Какие инструменты необходимы для сборки FPV дрона. Подробный список

Купить детали для дрона — это только половина дела, вторая половина дела — это успешная сборка деталей. Дрон состоит из основных компонентов, таких как рама, FC, ESC и т.д., и различных других компонентов, необходимых для создания и сборки дрона.

В этой статье мы рассмотрим именно это — основные инструменты для дрона, на которые чаще всего не обращают внимания, но которые необходимы для сборки дрона.

Например, для соединения двух проводов вместе вам понадобится паяльник, для определения напряжения в двух точках — мультиметр, для фиксации компонентов вы можете использовать пинцет или руки помощника, и так далее — мы постарались перечислить все инструменты, которые помогут вам в процессе сборки. Давайте приступим:

НАБОР ИНСТРУМЕНТОВ ДЛЯ КВАДРОКОПТЕРА

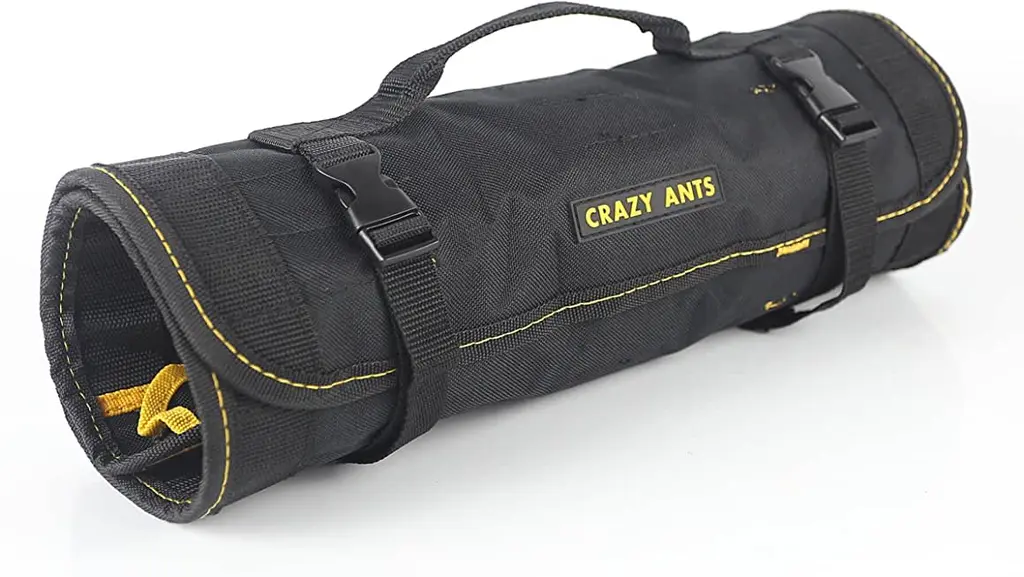

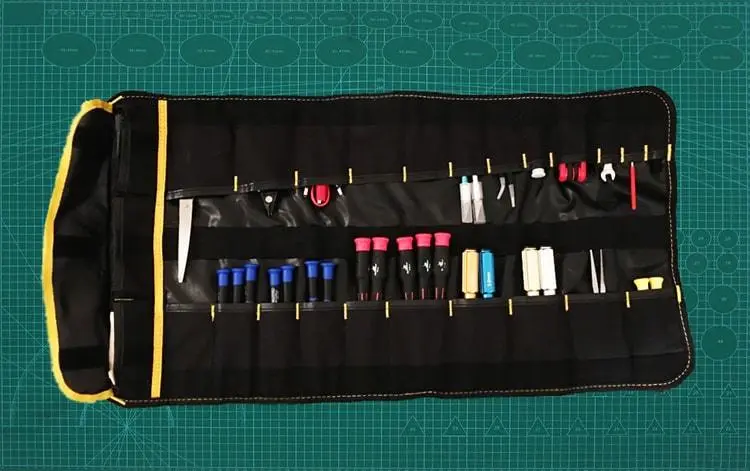

Сумка для инструментов Crazy Ants Rolling Tool Bag

Со всеми этими инструментами вам понадобится хороший способ организовать инструменты и запасные части, которые вы хотите взять с собой на летное поле. Подкатная сумка-чехол от Crazy Ants имеет всевозможные карманы и прорези для аккуратного и организованного размещения инструментов и запчастей. Он водонепроницаем и изготовлен из нейлона, что делает его очень прочным и практически неразрушимым.

Скручивающаяся сумка для инструментов — Crazy Ants

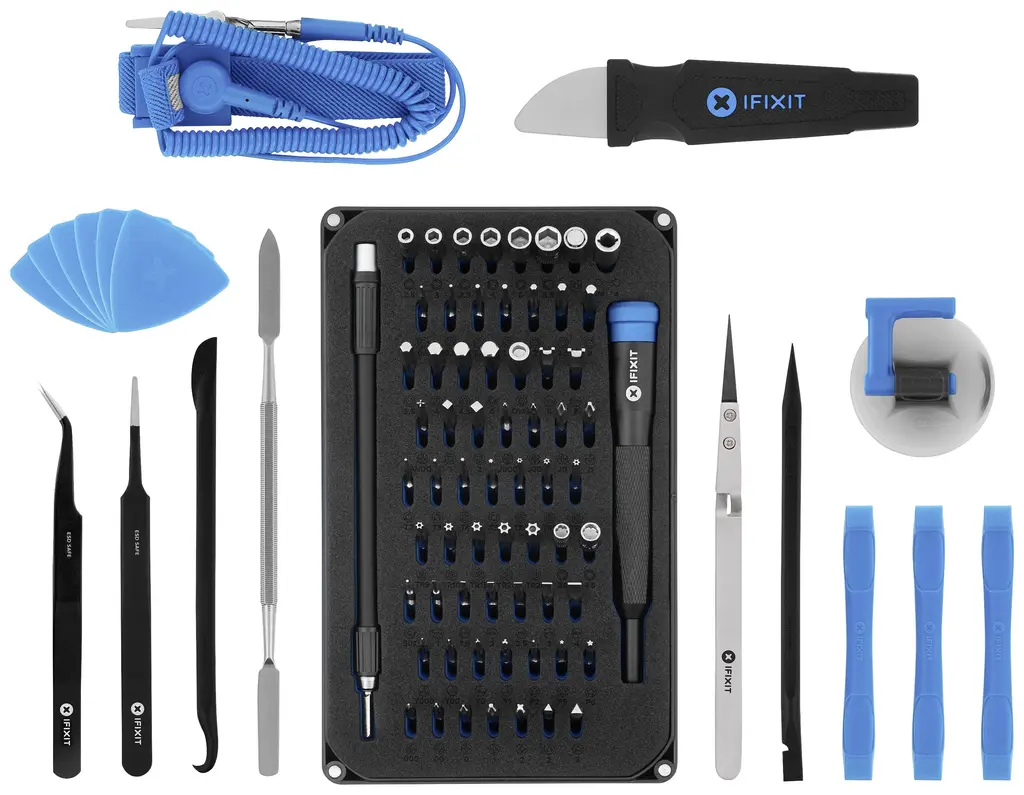

iFixit Pro Tech Toolkit

Предположим, что у вас сгорел микроконтроллер вашего полетного контроллера. Вы находите замену микроконтроллеру в Интернете, и технический гений внутри вас загорается и говорит: «ВРЕМЯ ДЕЛАТЬ САМОСТОЯТЕЛЬНО». Маленькие электрические компоненты крошечные и с ними трудно обращаться. Чтобы покрыть этот аспект, с этой задачей справляется 64-битный набор драйверов от Ifixit. В этом наборе есть 3 вида пинцетов, 3 вида шпателей, магнитные подушечки, рулоны инструментов и т.д…, Этот набор — полное решение для ремонта электроники.

Многоцелевой набор инструментов — iFixit Pro

ОСНОВНЫЕ ИНСТРУМЕНТЫ

Базовые инструменты — это некоторые из обязательных инструментов, необходимых для создания и ремонта дрона. Но не только для DIY, если вы разобьете дрон, вам понадобятся некоторые из этих инструментов для ремонта вашего квадрокоптера. Ниже перечислены некоторые из самых необходимых и удобных инструментов, которые могут пригодиться вам в процессе сборки и ремонта:

Мультиметр

Самым основным инструментом, необходимым при создании дронов, является мультиметр. Основная роль мультиметра заключается в определении напряжения в двух точках. Мультиметр также помогает проверить любые разрывы и замыкания, которые могли случайно возникнуть в процессе пайки. Некоторые современные мультиметры также включают в себя датчик тока. Aneng AN8008 — наш лучший бюджетный выбор. Недавно выпущенный MS8268 — это мультиметр с автоматическим/ручным прозвоном, оснащенный множеством приятных функций, таких как звуковое и световое предупреждение для разъемов и ЖК-экран с подсветкой. Но его цена немного выше.

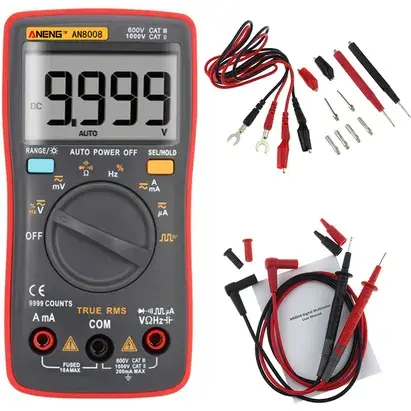

Высокоточный бюджетный измеритель — ANENG AN8008

Альтернативные рекомендации:

• Эффективный и доступный: Mastech MS8268
• Еще дешевле: INNOVA 3320

Паяльник

Далее в нашем списке покупок — паяльник/паяльная станция. Паяльник имеет нагретый наконечник, который расплавляет припой (металл с низкой температурой плавления), чтобы он мог попасть в соединения между двумя деталями. Основное различие между паяльником и паяльной станцией заключается в рабочей температуре. Температура паяльника не может быть изменена, поэтому температура наконечника остается постоянной.

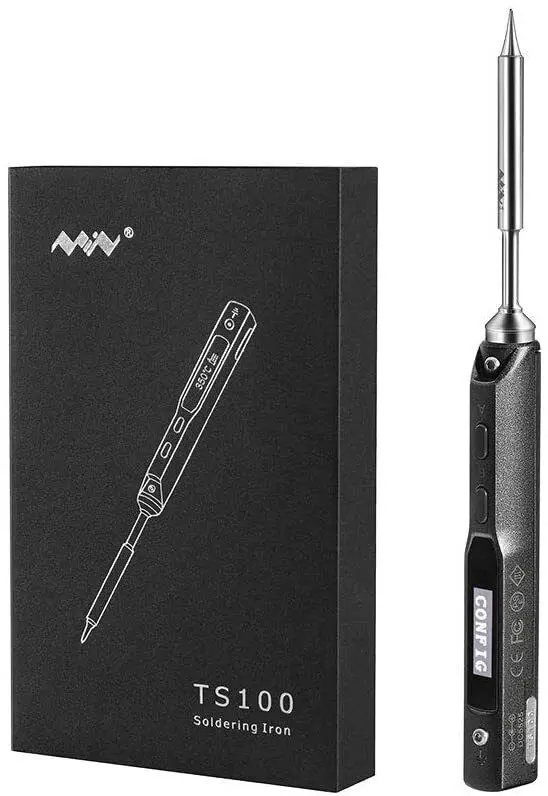

Портативная паяльная станция — TS100

С другой стороны, температура паяльного наконечника в паяльной станции может быть изменена. Температуру можно изменять в зависимости от толщины припоя.

Для маленьких электрических соединений можно использовать припой толщиной 0,1 мм, а для более крупных соединений — припой диаметром 0,4 мм или даже 0,8 мм. Наш выбор наконечника для пайки и паяльной станции:

Альтернативные рекомендации:

• Эффективный и доступный: YIHUA 908
• Альтернатива портативной станции: TS80

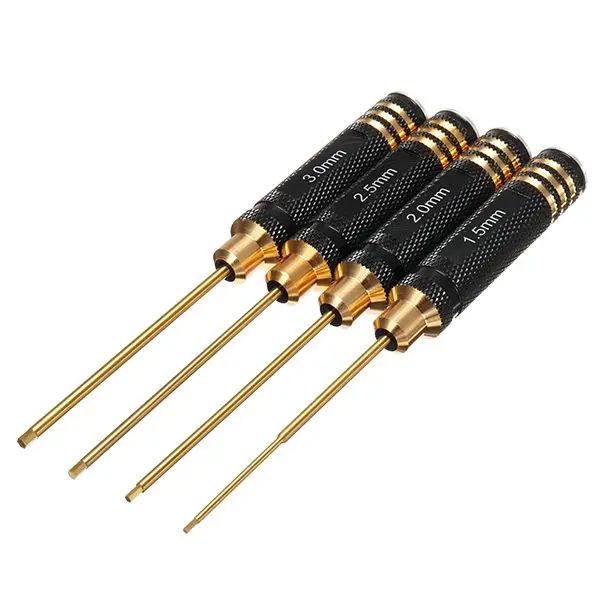

Набор шестигранных ключей

Шестигранные ключи, они же шестигранные ключи, называются так потому, что имеют шестигранную форму. Это полезный инструмент для установки или снятия винтов двигателей и деталей рамы. Если вы планируете использовать микроквадрокоптер, адаптеры пропеллеров имеют шестигранную форму, и вам будет очень приятно узнать, что у вас уже есть шестигранный ключ нужного размера, чтобы снять пропеллер.

Полезно иметь шестигранные ключи разных размеров, и набор с 1,3-6 мм будет хорошим началом, к тому же они довольно доступны по цене.

Недорогие высококачественные шестигранные ключи-биты HSS титан

Альтернативные рекомендации:

• Самый дешевый, который должен быть в арсенале: Мини шестигранный ключ

Набор отверток

Хорошая отвертка — обязательный инструмент в инструментальном ящике каждого мужчины. Хотя у нас и есть отвертки, они, как правило, больших размеров и, вероятно, не имеют двойного шлица. Типичный пример идеальной отвертки от XIAOMI.

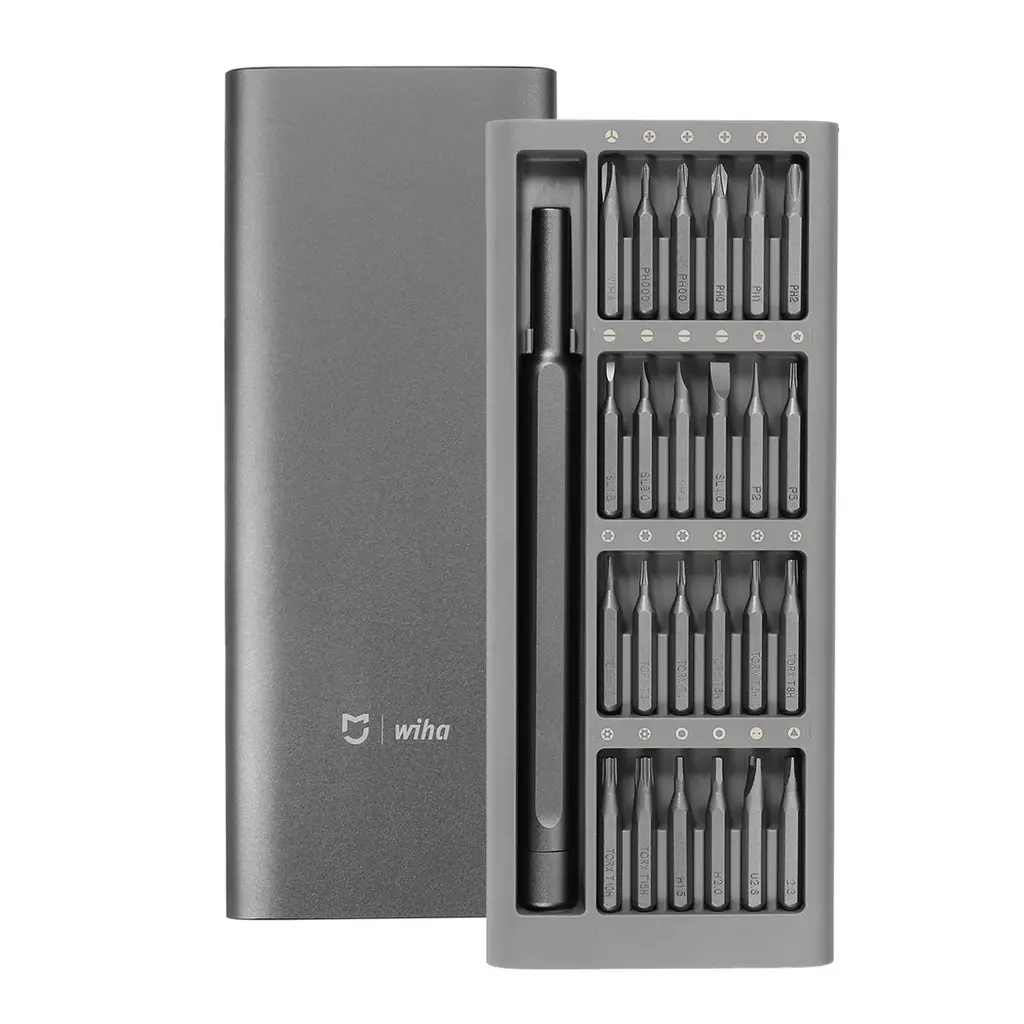

Многоцелевой набор прецизионных отверток — XIAOMI Mijia

Альтернативные рекомендации:

Hobby-Ace предлагает набор инструментов 10 в 1, который состоит из шестигранных отверток размеров (1,5, 2 и 2,5 мм), торцевых ключей размеров (4,0 и 5,5) и 3 видов плоскогубцев. Набор поставляется в красивой коробке, которую удобно хранить.

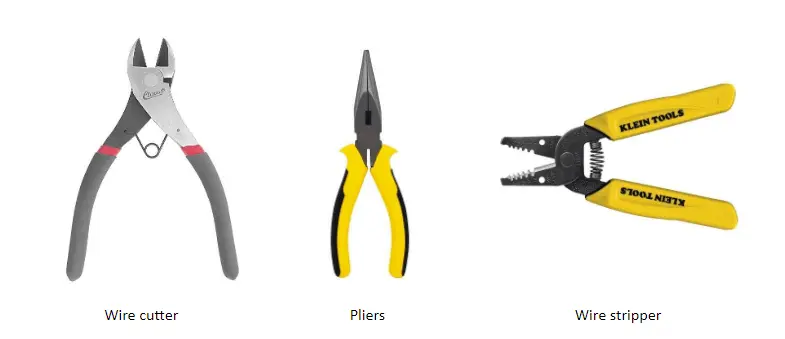

Кусачки, плоскогубцы и приспособления для зачистки проводов

Если вы собираетесь построить беспилотник, это потребует много пайки, а пайка подразумевает резку и соединение большого количества проводов. Если у вас нет соответствующих инструментов, процесс резки превратится в мучение. Хорошие кусачки помогут вам отрезать провода необходимой длины. Стриппер поможет вам снять изоляцию с кончика провода, после чего вы припаяете провод в нужном месте. Хорошие плоскогубцы помогут вам крепко держать предметы, когда человеческое прикосновение становится недостаточным.

• Кусачки
• Плоскогубцы
• Стриппер для зачистки проводов

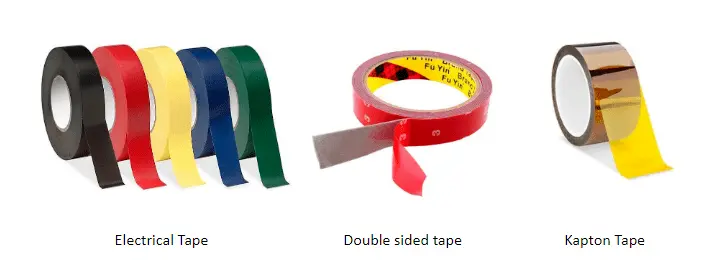

Изоленты

Основная причина использования изоленты заключается в том, что она устраняет необходимость в уродливых на вид стяжках. Электрическая лента используется для покрытия голых ESC квадрокоптера, когда мы не можем найти термоусадку нужного размера. Она также полезна для временной фиксации предметов, но мы не рекомендуем делать это из-за остатков, которые она оставляет после себя.

Двусторонний скотч можно использовать для приклеивания ESC к кронштейнам, приклеивания приемников на место, установки ярких светодиодов, о которых вы всегда мечтали, и т.д., поскольку он хорошо гасит вибрацию. Любой двусторонний скотч от 3M будет работать отлично. Каптон — это специальный вид ленты, используемый для покрытия электрических соединений, так как он выдерживает высокие температуры и отлично подходит для покрытия печатных плат во время пайки.

Дымовые пробки (Smoke Stopper)

Когда вы впервые собираете квадрокоптер, вы не можете быть на 100% уверены, что в цепи нет короткого замыкания. Поэтому при первом включении электрических систем используется дымовая пробка. Дымовая пробка предотвращает любые повреждения, которые могут возникнуть при коротком замыкании. По сути, лампочка действует как предохранитель, когда через нее проходит избыточный ток, лампочка перегорает, предотвращая повреждения. Сделать такую лампочку довольно просто, если следовать этому обзору.

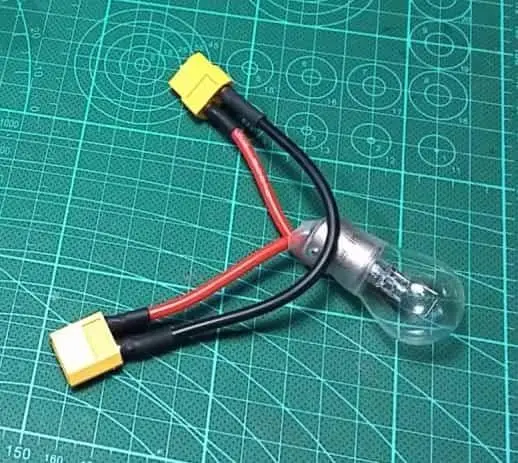

Самодельная дымовая пробка

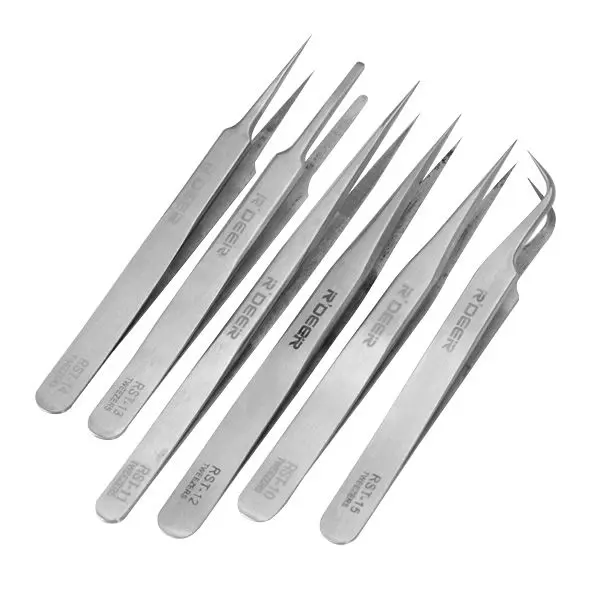

Пинцет

Пинцеты помогают удерживать крошечные электрические компоненты, чувствительные к электричеству. Их также можно использовать для перемещения по труднодоступным кнопкам. Вы найдете этот инструмент очень полезным, он просто необходим!

Пинцет из нержавеющей стали — RST10-15

«Руки-помощи»

Помощник — это как третья рука, которая помогает при пайке. Когда вы держите паяльник в одной руке, а припой в другой, становится трудно удерживать провода или разъемы, которые вы пытаетесь припаять. Вот тут-то и хочется иметь третью руку. Лупа помогает увеличить изображение, если вы пытаетесь припаять маленькие площадки припоя, которые трудно увидеть человеческим глазом.

Трехрукий помощник — подставка для паяльника. Руки-помощники

Эпоксидная смола

Эпоксидные смолы состоят из двух частей — смолы и отвердителя. Смола — это собственно клей, а отвердитель содержит химические вещества, которые отверждают смолу. Эпоксидные смолы можно классифицировать по времени отверждения: 5 мин, 15 мин и 30 мин. Чем больше времени требуется для отверждения, тем лучше соединение. Если рама сломалась или треснула, вы можете залить ее эпоксидной смолой и получить раму, которая будет как новая, с прочным клеевым соединением.

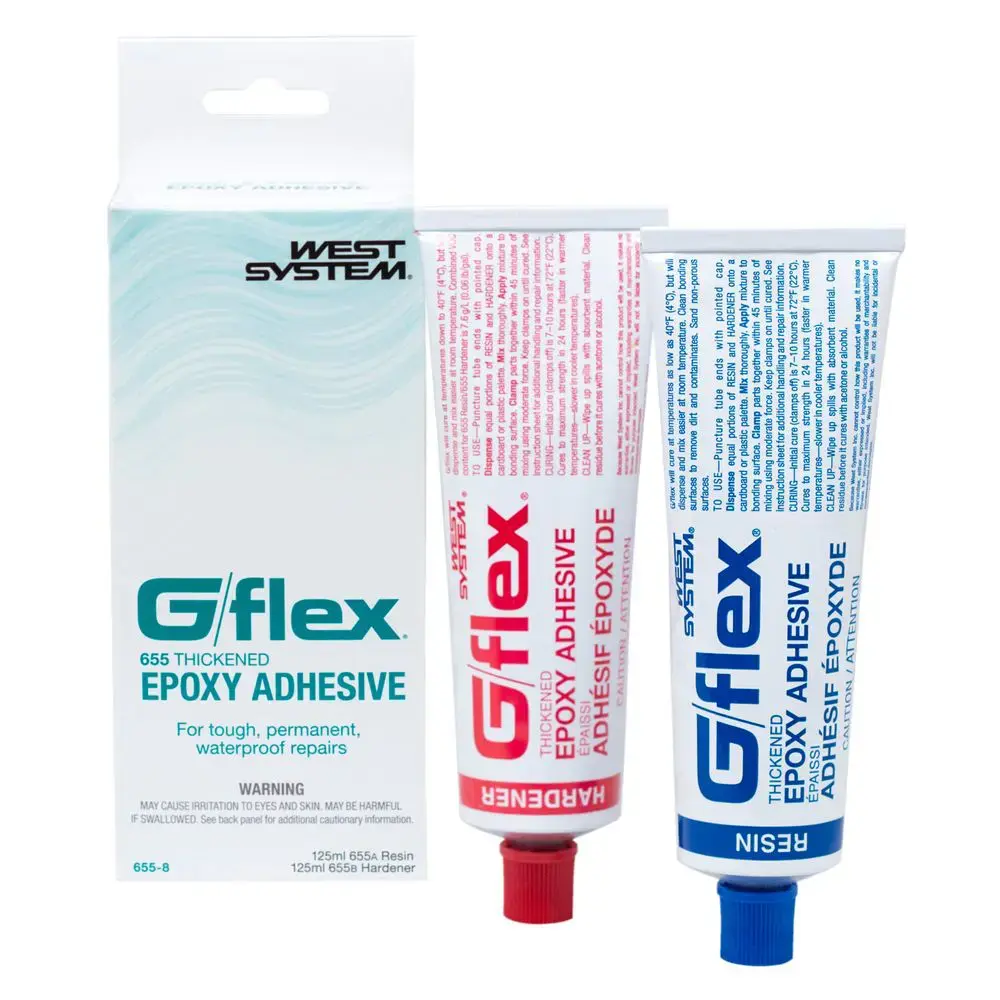

Покрытие из эпоксидной смолы — G/Flex Epoxy

ПРОФЕССИОНАЛЬНЫЕ ИНСТРУМЕНТЫ

Если вы планируете остаться в этом хобби надолго, вам понадобятся некоторые из перечисленных ниже инструментов, которые пригодятся и опытному строителю. Эти инструменты помогут вам разобраться в технических вопросах, получить глубокий анализ потребления тока, потребляемой мощности и различных других параметров, которые могут понадобиться вам для того, чтобы максимизировать эффективность и выжать несколько дополнительных секунд из вашего квадрокоптера.

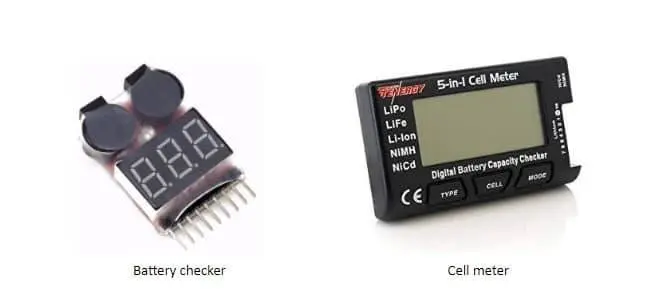

Измеритель элементов питания — прибор для проверки батарей

Прибор для проверки батареи — это устройство, которое помогает определить напряжение батареи. Прибор для проверки батареи способен отображать общее напряжение батареи, а также индивидуальное напряжение каждого элемента. Это удобное устройство, которое поможет вам не перезаряжать и не разряжать LiPo. Простое напряжение (левое изображение) работает отлично, но измеритель ячеек имеет больше функций отображения. Cell meter — это более крупный родственник прибора для проверки батарей, который может показывать внутреннее сопротивление каждого элемента, функцию разряда и т.д….

• Измеритель элементов питания с функцией баланса
• Измеритель напряжения батареи

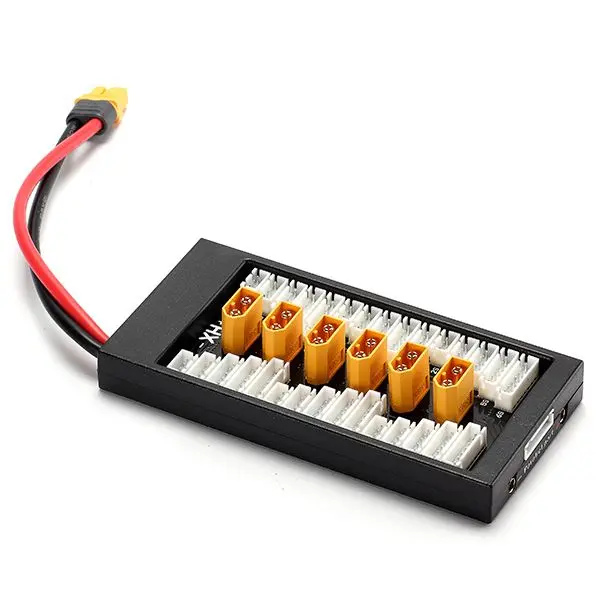

Плата параллельной зарядки

Плата параллельной зарядки позволяет заряжать более 1 LiPo одновременно. Количество аккумуляторов, которые можно заряжать одновременно, зависит от самой платы. Обычно это число колеблется между 4 и 6 батареями. В некоторых дорогих платах встроены предохранители, чтобы избежать повреждения LiPo.

Параллельная зарядная плата XT60 Plug — зарядное устройство ISDT D2 Q6 T6 Lite

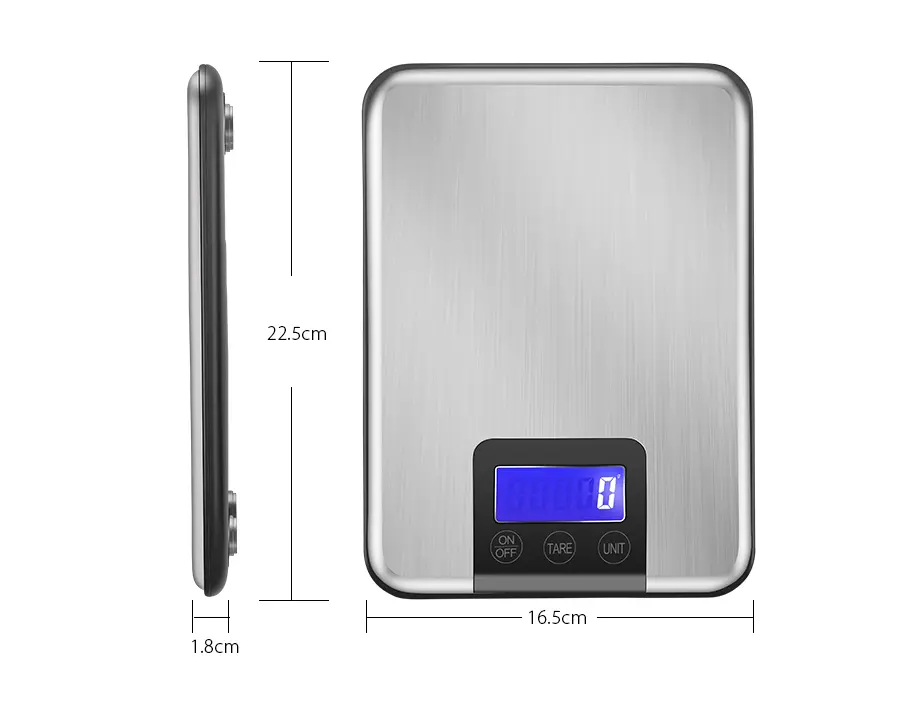

Цифровые весы

Цифровые весы позволят вам точно измерить общий полетный вес квадрокоптера. Если вы собираете 5″ или 6″ квадрокоптеры, вы можете приобрести весы грузоподъемностью до 1 кг. Чем меньше грузоподъемность весов, тем выше точность.

ВЕСЫ — KCASA KC-MT360

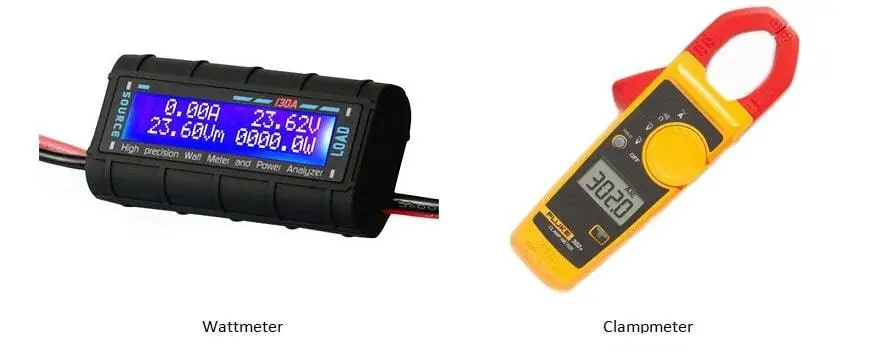

Ваттметр и клеммметр

Ваттметр анализирует потребляемый ток, потребляемую мощность и другие параметры. Это удобный инструмент, когда вы хотите проверить параметры новой установки. Клеммметр — это прибор, который измеряет силу тока, протекающего через провод, зажав его губками. Основное преимущество клеммметра перед ваттметром заключается в том, что ваттметр должен быть физически подключен к цепи для измерения потребляемого тока, в то время как клеммметр не требует разрыва цепи для измерений.

Подставка для тяги двигателя

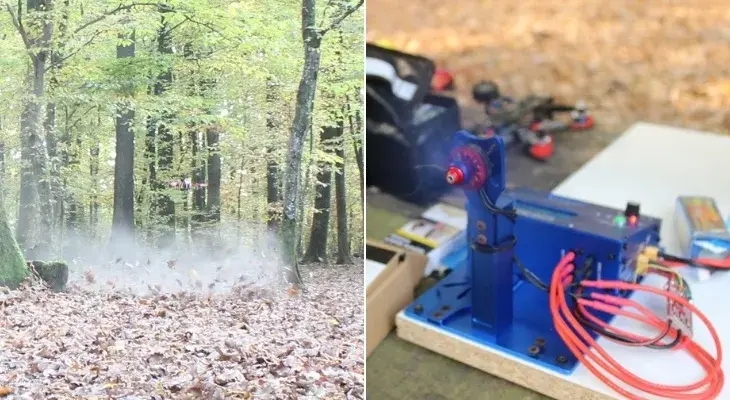

Стенд для определения тяги двигателя — это устройство, которое помогает определить тягу, создаваемую двигателем. Устройство имеет небольшой динамометр, который анализирует создаваемую тягу. Он также помогает определить наилучшую комбинацию винтов для желаемого стиля полета. Он также контролирует пиковую тягу, максимальный ток и различные другие параметры, которые помогают определить эффективность и производительность комбинации ESC/Prop.

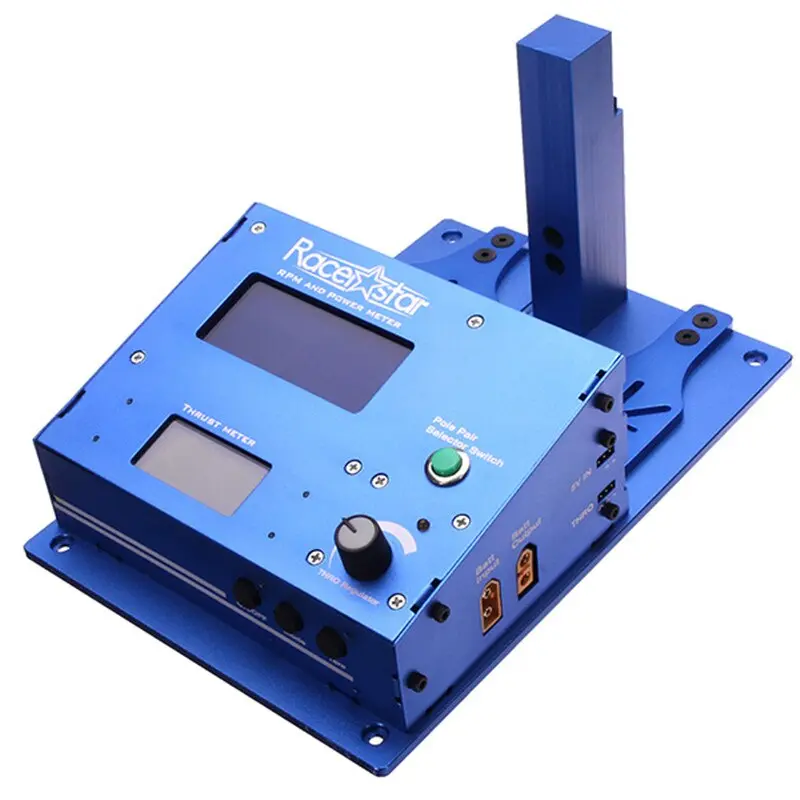

Подставка для бесщеточного двигателя — Racerstar V3

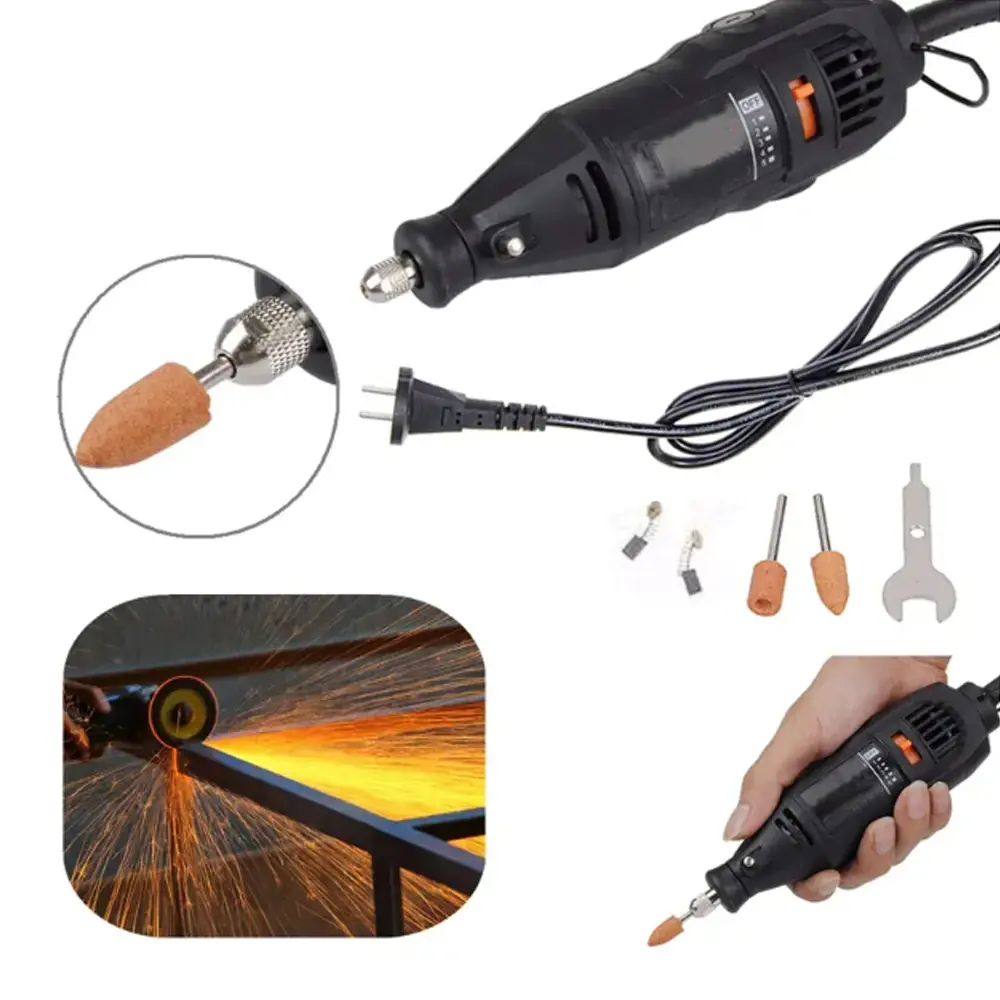

Dremel

Dremel — это миниатюрная ленточная шлифовальная машина. Мы не можем ожидать, что все рамы будут на 100% свободны от дефектов. Иногда попадаются неудачные экземпляры, где части просто не подходят друг к другу. В этом случае на помощь приходит Dremel, позволяющий модифицировать каркас из углеродного волокна. Его также можно использовать для закругления острых краев на руках рамы.

Электроинструмент — Электрическая шлифовальная машина MultiPro 220 В

Измеритель мощности радиочастотного диапазона

RF означает радиочастота (radio frequency). Этот измеритель измеряет мощность, с которой излучаются радиочастотные сигналы. Immersionrc производит радиочастотный измеритель, который может определять мощность на частотах от 35 МГц до 6 ГГц. ВЧ-метр идеально подходит для проверки выходной мощности видеопередатчика перед гонкой FPV дронов, которые имеют ограничения по выходной мощности 25 мВт.

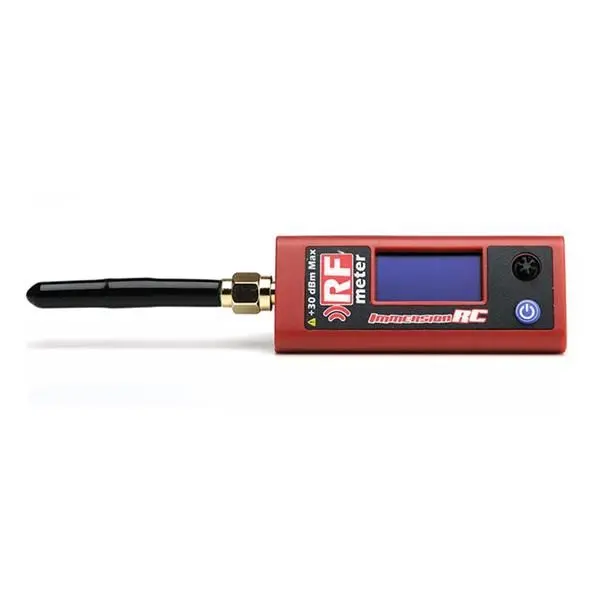

Измеритель мощности РЧ — Измеритель мощности РЧ ImmersionRC

Со временем точность vTx снижается, и этот измеритель поможет вам определить, работает ли передатчик оптимально.

MISCELLANEOUS

Помимо основных инструментов и компонентов, вот некоторые другие мелкие вещи, которые мы считаем полезным иметь при себе:

Стяжки на молнии

Застежки-молнии — это оптимальный выбор, когда вы не хотите использовать ленты или клей. Застежки-молнии помогут временно зафиксировать компонент на месте, не создавая большой нагрузки на компоненты.

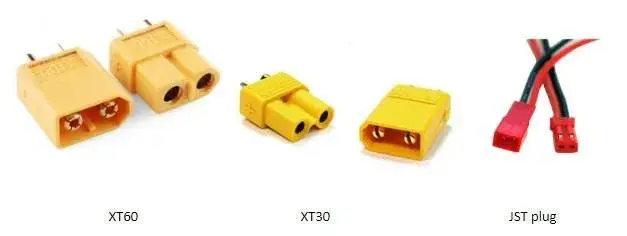

Разъемы

Существует множество разъемов, используемых в нашем хобби. Некоторые из наиболее известных используют разъемы XT60 для более крупных соединений и штекеры JST для небольших маломощных приложений. XT60 — это увеличенная версия XT30. Существуют разъемы XT90 для очень мощных приложений, но они обычно не используются. Разъемы XT60 подходят для большинства квадрокоптеров размером 3 дюйма и выше, тогда как XT30 используется для квадрокоптеров меньшего размера (3 дюйма и меньше). Разъем JST — еще один широко используемый разъем для очень маломощных приложений, где ток проходит не более нескольких ампер.

Термоусадка

Термоусадочная трубка — еще одно полезное и стоящее дополнение к набору инструментов. После пайки термоусадочная трубка наносится на место соединения для предотвращения короткого замыкания и, по сути, служит изоляцией для открытой части провода.

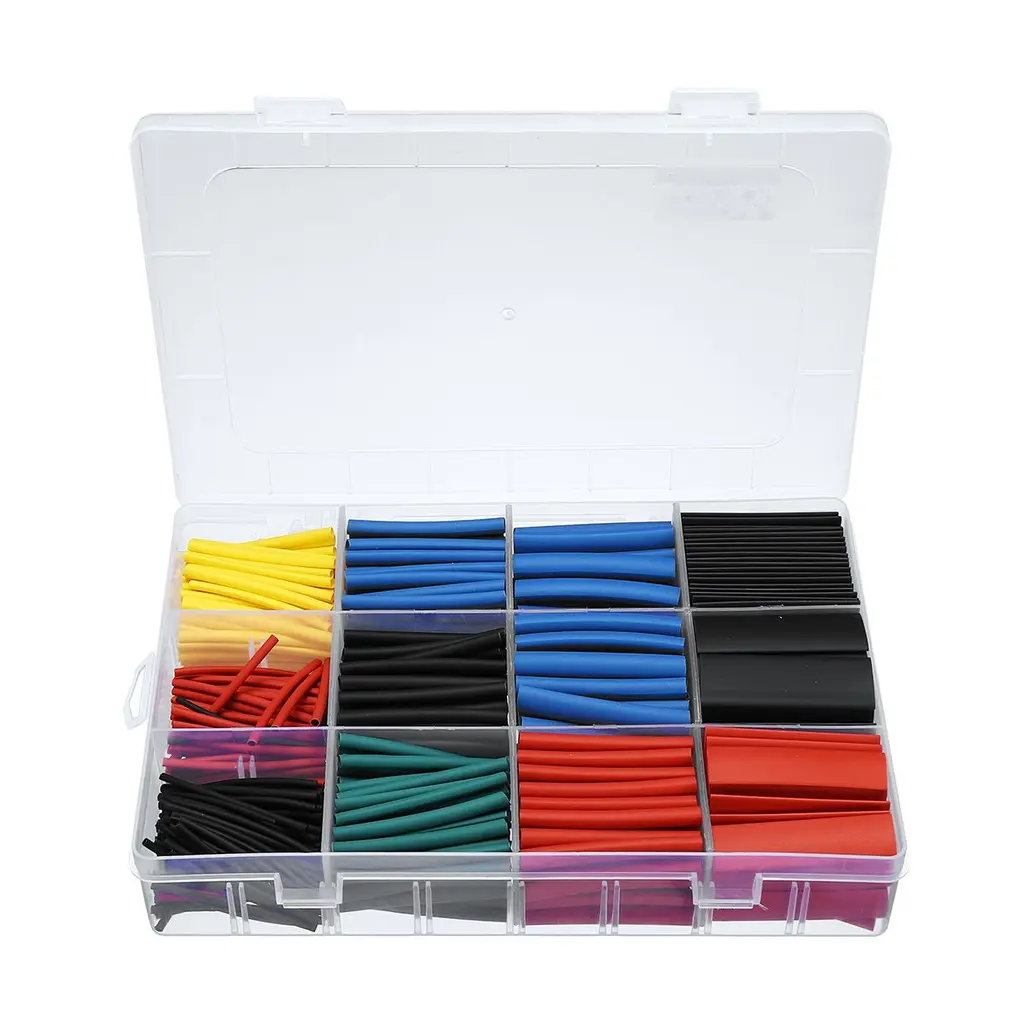

Термоусадочная трубка — 1-13 мм

Loctite

Винты двигателя и контргайки пропеллера имеют тенденцию ослабевать со временем при длительных вибрациях. Хорошей практикой является культивирование использования локтитов для моторных винтов и контргаек пропеллеров. Это не обычный клей, он больше похож на краску или масло. Обычно после нанесения требуется несколько часов для отверждения и высыхания.

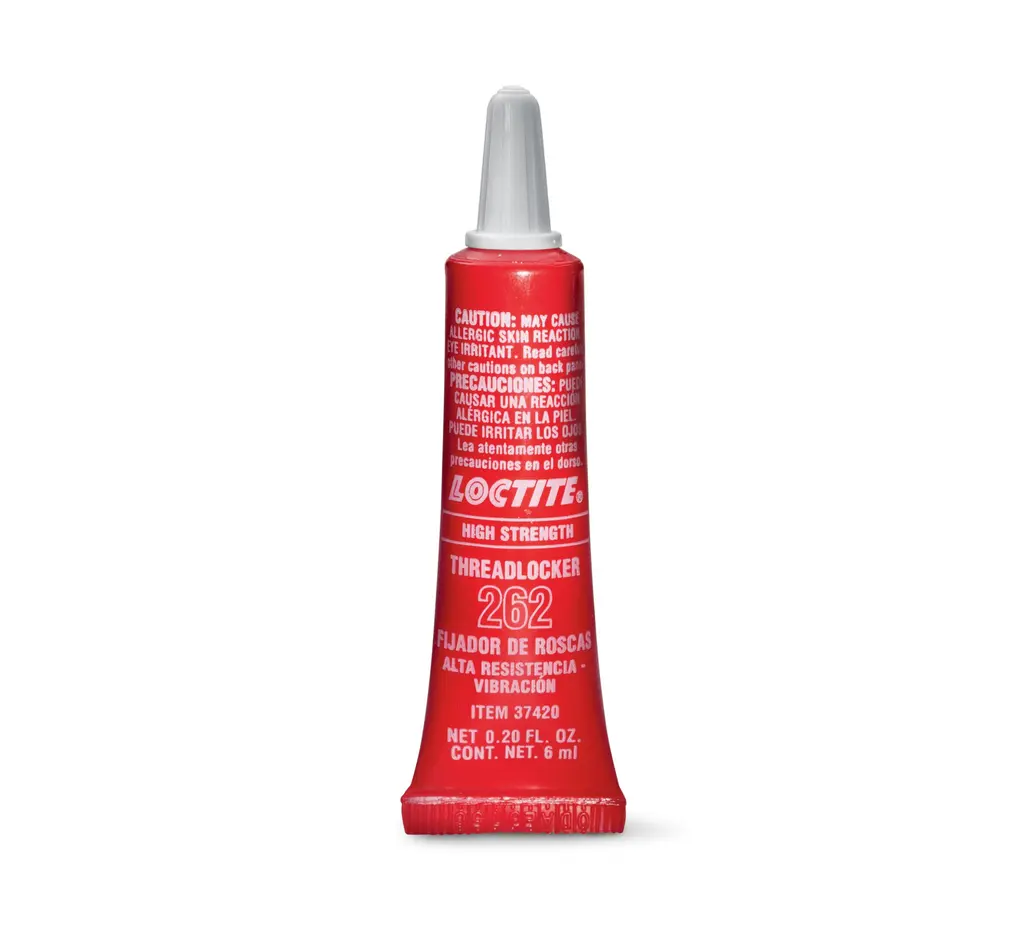

Клей для фиксации резьбы — Loctite

Адаптер & стопорные гайки пропеллера

Как упоминалось ранее, из-за длительных вибраций винты со временем ослабевают. Стопорные гайки пропеллера — одна из самых простых вещей, которые можно потерять, и это помогает иметь запасные гайки. Размер контргайки пропеллера зависит от размера двигателя, поэтому при заказе запасных гаек следует быть внимательным.

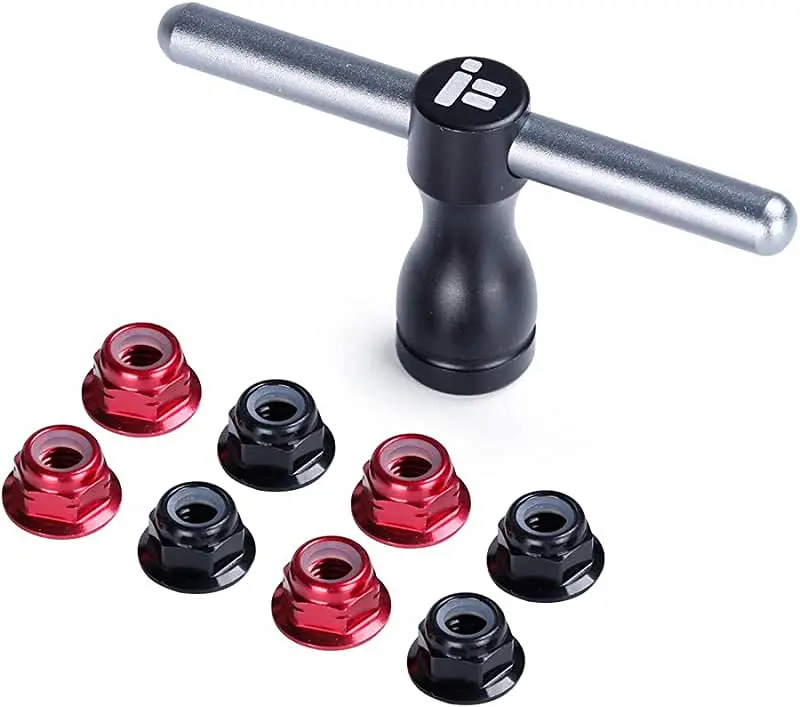

Гайки винтов двигателя Адаптер пропеллера — iFlight M5 4 CW 4 CCW

Мягкий монтаж двигателей и ПЧ

Нейлоновые стойки — это пластиковые детали, которые удерживают стек FC+ESC+VTX отдельно друг от друга. Некоторые рамы имеют тенденцию иметь более узкие и маленькие пространства для работы. Стойки, поставляемые с FC или ESC, могут быть слишком высокими по высоте, поэтому пригодится коробка нейлоновых стоек разных размеров и высоты.

Мягкий монтажный стек — антивибрационные фиксированные винты

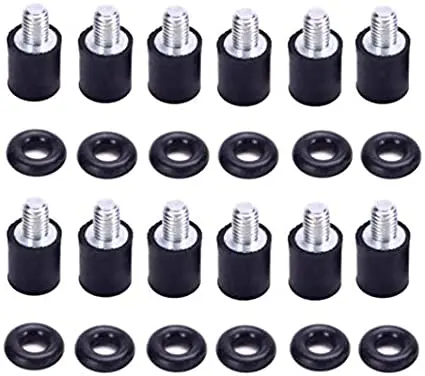

Резиновые втулки или резиновые шпули полезны для мягкого крепления полетного контроллера для изоляции от вибраций. Хотя большинство современных полетных контроллеров имеют встроенные демпферы, использование резиновых прокладок для крепления полетных контроллеров является хорошей практикой.

ЗАКЛЮЧЕНИЕ

Мы постарались охватить самые основные и важные инструменты для дронов, необходимые для сборки и ремонта квадрокоптера в процессе сборки и после падения. Пожалуйста, не ограничивайте себя только перечисленными продуктами, исследуйте и находите товары, которые соответствуют вашим конкретным потребностям. Для каждого бюджета найдется свой инструмент. Мы надеемся, что вам понравилось это руководство так же, как нам понравилось его составлять.
