Обзор Immersion RC Rapidfire

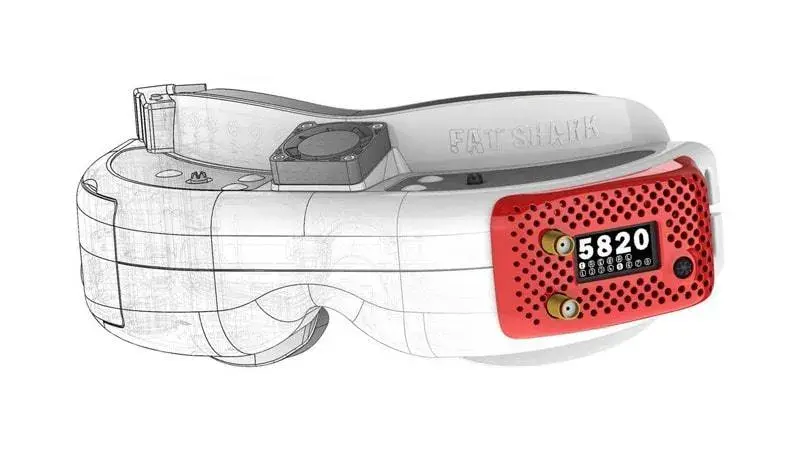

Относительно новый на рынке, Rapidfire — это совместимый с OrqaFPV.One и FatShark модуль FPV-очков от Immersion RC, который оснащен очень сложным программным обеспечением, способным извлекать лучшее видео из аналоговой системы наших квадрокоптеров. Мы подробно рассмотрим этот модуль и решим, является ли он действительно улучшением по сравнению с текущими предложениями рынка.

Обзор Immersion RC Rapidfire
Обзор Immersion RC Rapidfire

ЧТО ДЕЛАЕТ ЕГО ОСОБЕННЫМ

Типичный модуль разнородного fpv-видеоприемника имеет два отдельных приемника и использует алгоритм переключения, чтобы всегда использовать тот, у которого самый сильный сигнал. Особенностью Rapidfire является программное обеспечение, которое вместо переключения между модулями объединяет изображения в реальном времени, а также использует некоторые умные методы для создания максимально четкого изображения.

Принцип его работы немного секретен, однако Immersion RC назвали его «Analogue Plus»; вот как они его описывают:

Не просто модуль разнесения, а модуль, обладающий глубокими знаниями об аналоговых видеосигналах. Модуль, который может устранить повреждения, вызванные тем, что аналоговый сигнал на частоте 5,8 ГГц отражается от окружающей среды. Модуль rapidFIRE объединяет изображения, предсказывает шум до того, как он станет видимым, перестраивает аналоговые сигналы, чтобы избежать разрывов, скатывания и выпадения кадров DVR, и все это с нулевой задержкой.
Это больше, чем аналоговый, но не цифровой сигнал, поэтому мы назвали его «аналог плюс».

Все это звучит очень умно и захватывающе, но большой вопрос в том, действительно ли это имеет значение?

Вот ссылка, если вы хотите глубже погрузиться в технологию приемников разнообразия(скоро появится).

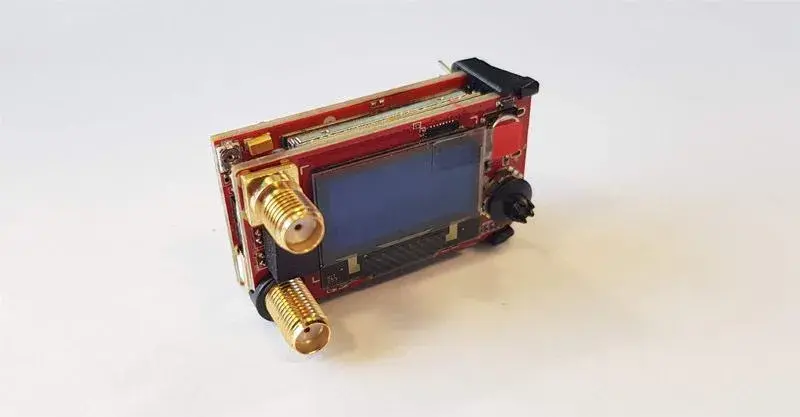

FPV приемник — Immersion RC RapidFire

Rapidfire — это модуль FPV-очков от Immersion RC, который оснащен очень сложным программным обеспечением, способным выжать максимум видео из аналоговой системы нашего квадрокоптера.

СКОРОСТРЕЛЬНОСТЬ

Ответ на предыдущий вопрос — однозначное «да»! Rapidfire действительно сияет в условиях высокой многолучевости. Это означает, что в местах с большим количеством препятствий, например, в густых зарослях деревьев или вблизи каких-либо строений, которые обычно были бы очень шумными, теперь изображение становится очень чистым и бесшовным. По ощущениям, картинку можно сравнить с бортовым видеорегистратором: небольшие шумы исчезают очень быстро, не отвлекаясь на полет.

На открытой местности производительность хорошая, но не заметно лучше, чем у обычных разнородных модулей, таких как Furious True-D. Однако улучшения заметны при прохождении за странными деревьями, особенно с большим количеством листьев, которые обычно дают отвлекающий эффект.

Условия гонки я бы описал как небольшую открытую площадку с шестью пилотами, летающими на 25 мВт очень близко друг к другу. В таких ситуациях Rapidfire отлично справлялся с фиксацией моего сигнала и отсеиванием помех от других. Если вы когда-нибудь участвовали в гонках, то вам знакомы шумы и проблемы с видео, с которыми сталкивается большинство пилотов при взлете со стартовых площадок. Модуль отлично справился с этим, и я бы настоятельно рекомендовал его для гонок.

Интересно отметить, что большинство пилотов на крытом чемпионате серии I в NEC недавно предпочли использовать модуль Rapidfire, а не систему Clear View.

ОСОБЕННОСТИ СКОРОСТРЕЛЬНОЙ СТРЕЛЬБЫ

Я мог бы долго описывать все возможности Rapidfire, но эта статья была бы огромной! Вот краткое описание работы модуля:

Управление

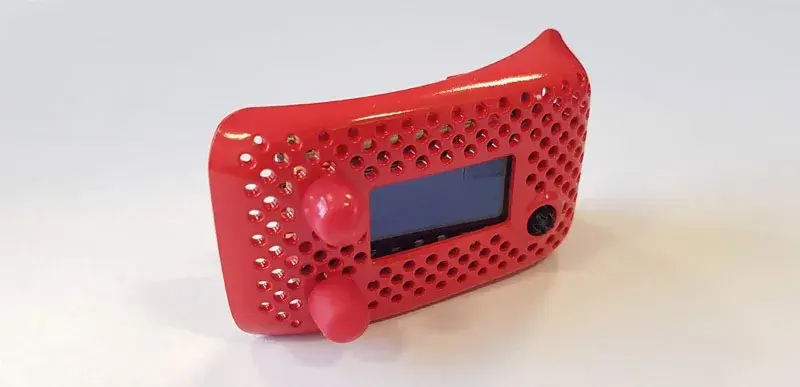

Устройство предлагает простую систему управления с одним джойстиком и небольшим OLED-дисплеем. Меню максимально упрощено, что позволяет быстро и просто вносить изменения без необходимости читать руководство.

Главный экран

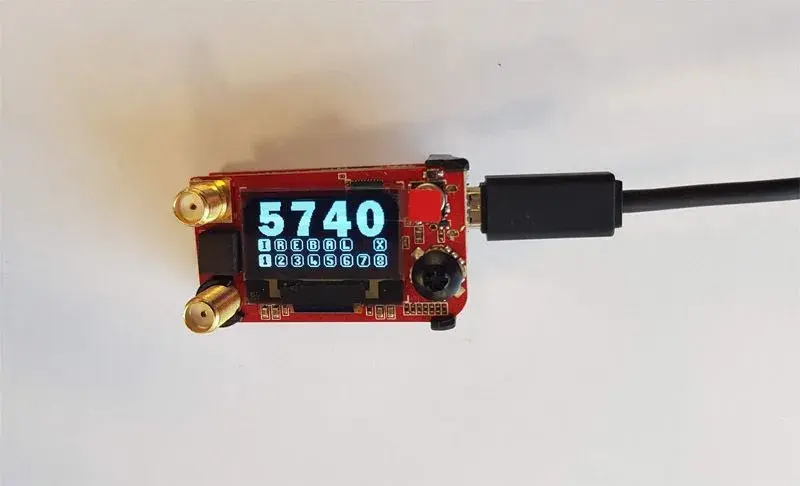

На сетевом экране отображается выбранный диапазон и канал, с помощью джойстика можно изменить любой из них или перейти к другим пунктам меню. Это просто и на практике работает хорошо, но поначалу немного непривычно.

Режим скоростной стрельбы

У Rapidfire есть некоторые проблемы с совместимостью с некоторыми камерами, для их решения предлагаются режимы Rapidfire Mode 1, 2 и legacy. Они гарантируют, что у вас всегда будет рабочая настройка, однако все мои камеры оказались совместимыми по умолчанию.

Параметры антенны

Вы можете выбрать, какие антенны активны для экономии энергии, или даже отключить их обе. Даже при использовании одной антенны производительность Rapidfire впечатляет.

Сканер диапазонов

Это позволяет просканировать весь диапазон, чтобы найти канал вас или вашего товарища по полету, даже если вы понятия не имеете, на каком канале они находятся. Это работает, но потом я обнаружил, что сложно выбрать канал на основе поиска. True-D прекрасно справляется с этой задачей.

Поиск потерянной модели

Используя полосу RSSI и серию звуковых сигналов, можно отследить упавший квадрокоптер. Это действительно хорошо работает, слушая звуковые сигналы по принципу «горячее или холоднее», и очень просто в использовании.

ЭКРАННОЕ МЕНЮ

Это, возможно, лучшая особенность системы меню Rapidfire. Модуль действительно покажет вам полный список каналов вместе с полосами RSSI на экране очков. Это, безусловно, мой любимый способ выбора каналов в Rapidfire, и это такая роскошь по сравнению со снятием очков и последующей проверкой канала, чтобы убедиться, что он ваш.

Однако я бы сказал, что вход в osd запутанный, и вы иногда можете случайно изменить настройки, пытаясь заставить osd появиться.

ЧТО ВХОДИТ В КОМПЛЕКТАЦИЮ В КОРОБКЕ

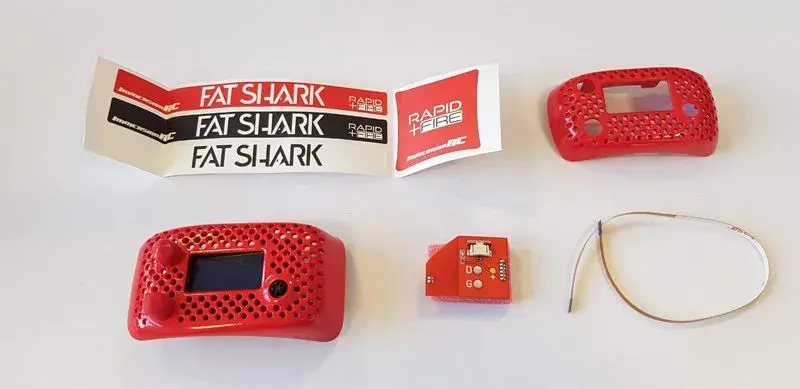

Внутри коробки вы найдете:

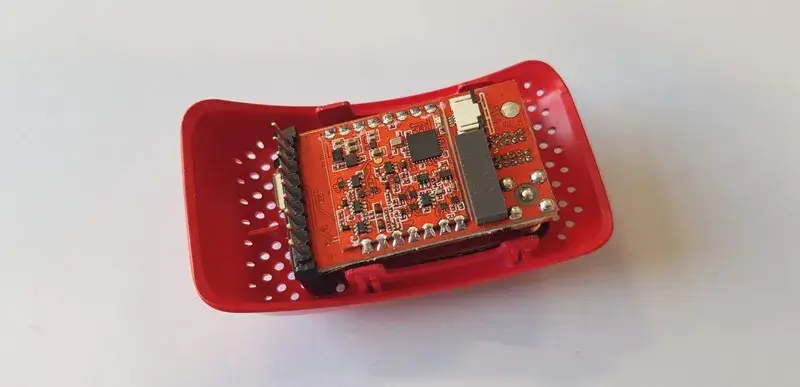

  • Сам модуль Rapidfire устанавливается на красную защитную пластину FatShark Dominator style.
  • Дополнительная защитная пластина, подходящая к очкам FatShark серии Attitude.
  • Внешняя плата питания и ленточный кабель, которые могут быть использованы вместо модификаций очков в старых моделях очков FatShark (см. ниже).
  • Наклейки для покрытия ленточного кабеля, если вы будете использовать его через очки, красного, черного и белого цветов, а также наклейка для коммутационной антенны Spironet.

Итак, все, что вам нужно для настройки и установки модуля в любой совместимой модели очков FatShark, но что это за модель очков, о которой я говорил?

СОВМЕСТИМОСТЬ С БЫСТРЫМ ОГНЕМ

Оказалось, что модуль Rapidfire потребляет много энергии, и только последние модели очков FatShark, такие как HDOs и Attitude V4, были разработаны для передачи достаточного количества энергии в отсек модуля.

Это означает, что старые очки, такие как HD2, HD3, Dom V3 и т.д., должны питаться от модуля другим способом.

К счастью, у нас есть два варианта, один из которых особенно прост для любого, а другой включает в себя некоторые основы пайки, которые даже одобрены FatShark. Если любой из этих вариантов кажется вам слишком сложным, Immersion RC даже сделает мод для вас, если вы готовы прислать им свои очки.

Я использую очки Dominator SE, которые не способны работать с модулем без модификации.

ВАРИАНТЫ МОДИФИКАЦИИ МОЩНОСТИ RAPIDFIRE

Оба варианта просты и хорошо документированы.

Вариант первый — ленточный кабель

Самый простой способ питания модуля — через прилагаемую плату питания и кабель. Все, что вам нужно сделать, это подключить прилагаемую плату к порту головного трекера ваших очков, а затем использовать ленточный кабель через переднюю часть очков для подключения к Rapidfire. Входящие в комплект наклейки можно использовать для скрытия и защиты дополнительного кабеля.

Самое замечательное в этой модификации то, что вам даже не нужно открывать очки, и каждый сможет запустить Rapidfire безопасно и без проблем. Конечно, наличие ленточного кабеля через очки немного неудобно, но вы всегда можете провести его внутри, если считаете, что справитесь с этой задачей.

Вариант 2 — мостовые индукторы L1 & L10

Я уже сделал модификацию кнопки питания на своих очках, что означало, что я не могу установить плату питания в том же месте, и мне пришлось прибегнуть ко второму варианту.

Этот мод включает в себя открытие очков и перемыкание индукторов, обозначенных L1 на плате RX и L10 на плате DVR. Я сделал это с помощью маленьких кусочков проволоки, чтобы сделать мод обратимым. Этот мод намного проще, чем кажется, и как только вы привыкнете к нему, открыв очки, вам не о чем будет беспокоиться.

В этом видео Джошуа Бардвелла рассказывается о том, что именно вам нужно сделать:

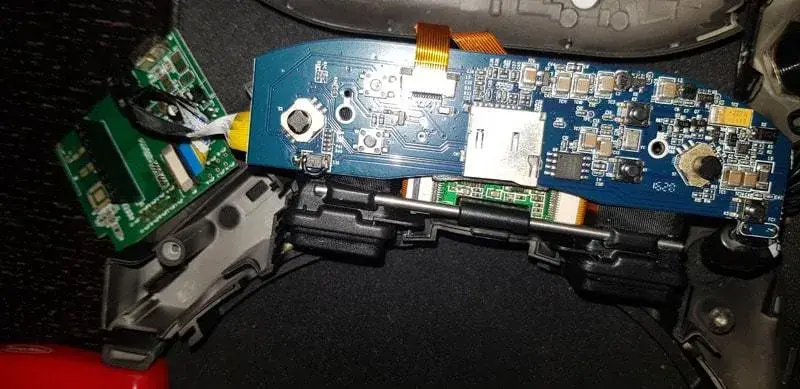

На этом изображении показан мой мост на индукторе L1 на плате RX:

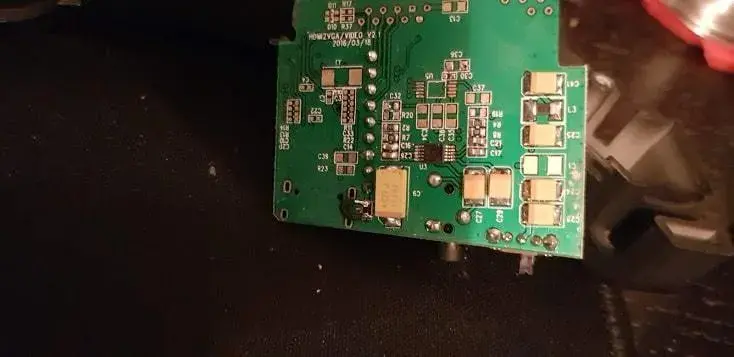

Здесь показан провод через компонент L10 на плате DVR (обратите внимание, что вам придется открутить плату и перевернуть ее). Во многих руководствах это не так хорошо описано, но это необходимо для большинства людей, которые хотят запустить Rapidfire. Я бы предложил вам сделать их оба сейчас, вместо того, чтобы открывать очки дважды!

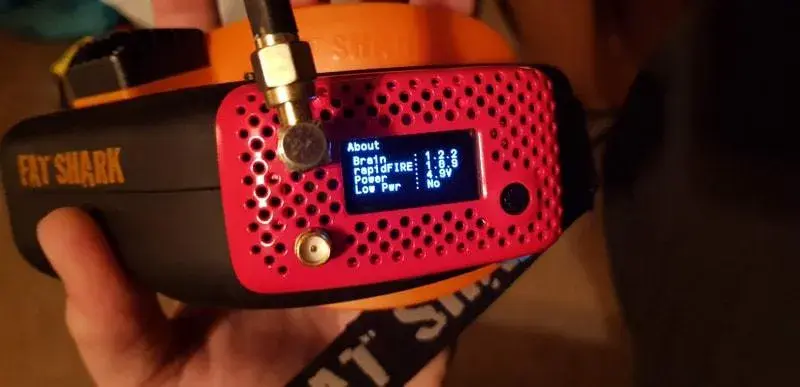

После того, как вы запитали модуль одним из этих способов, вы можете перейти в раздел about и посмотреть на показания Low Pwr. Если там написано NO, то ваш модуль работает идеально, если yes, то вам, возможно, нужно проверить пайку или соединения ленты.

СЛУЖБА ПОДДЕРЖКИ IMMERSION RC

Служба поддержка — это одна из тех вещей, которые, как многие надеются,  никогда не понадобятся и часто можно обходиться без нее, но когда у вас возникает проблема, она может оказаться спасительной.

В Великобритании, например, у FatShark и Immersion RC одна и та же служба поддержки, я пользовался этой услугой пару раз со своими FatShark и был очень доволен обслуживанием и никогда не платил ни копейки. Ремонт который осуществляется в Великобритании, просто фантастический и с ним приятно иметь дело.

К сожалению, может прийти бракованное устройство Rapidfire, как это случилось у моего знакомого 🙁 .

Он выполнил несколько основных действий по устранению неполадок, а затем обратился за поддержкой в группу Immersion RC Community Hub Facebook.

Через несколько минут после обращения его связали с британским UK repairs, который сообщил, что они отремонтируют или заменят модуль по гарантии.

Через три рабочих дня после отправки он получил полную замену, сменный модуль работал безупречно.

Конечно, хреново получить бракованный продукт, но поддержка A Class действительно успокаивает в этом плане при заказе дорогих продуктов, и поддержка, возможно, является одной из главных причин, почему стоит рекомендовать людям заплатить немного больше, чтобы «инвестировать» в очки FatShark.

Модуль был отремонтирован в течение недели, и он продолжил его тестирование. Знание того, что его модуль можно отремонтировать в случае необходимости, определенно помогает оправдать цену.

Помимо физической поддержки, Rapidfire постоянно обновляется с учетом предложений пользователей и новых возможностей, причем с впечатляющей скоростью.
