Как подключить камеру аналогового типа своими руками

Видеонаблюдение стали часто использовать в быту и объектах большого значения. Камеры устанавливают везде: дома, в гараже, на улице, в павильоне, в магазинах, торговых центрах и на заправках. Чтобы сэкономить время на подключении можно обратиться к специалисту, который за небольшую плату проведет грамотный монтаж системы видеонаблюдения. Чтобы сэкономить на установке, и провести монтаж своими руками — пользуйтесь специальной схемой по установке видео оборудования.

От объекта и его специфичности зависит то, как будет произведен монтаж.

Вот дома например, нужно поставить камеру на улице. В этом случае руководствуемся принципами, которые определены особенностями видео оборудования. Для этого составляем подробный план-проект, как и где будут установлены камеры.

Материалы и составные элементы, которые потребуются для подсоединения камеры

Для получения качественного изображения, необходимо провести работы по подключению камер аналогового оборудования. Чтобы это сделать, нам нужны

  • контактные кабели;
  • система автономного питания.

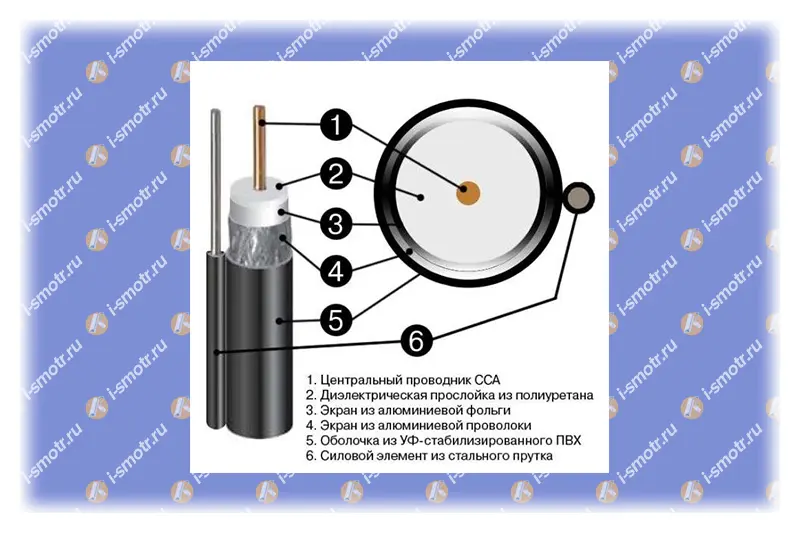

Чтобы подключить аналоговую камеру, нужно использовать коаксиальный контактный кабель. Его чаще всего используют для подключения к камерам, регистратору видеонаблюдения, монитору. Не следует использовать китайские аналоги плохого качества, если не хотите чтобы в процессе работы видеонаблюдения были сбои. Выбирайте кабель сразу достойного качества, который отвечает всем требованиям бесперебойной работы всей системы.

аналоговое видеонаблюдение

Обеспечить питанием видеокамер и регистратора возможно соединительным проводом. Здесь нет особых требований, можете использовать любой или тот который рекомендует сам производитель. Следует учитывать, что все устройства будут подключены к одному источнику питания. Есть специальные провода, в которые уже встроен кабель, отвечающий за подключение питания. Процесс подключения к устройствам видеонаблюдения проводится вместе с выводными проводами и специальными разъемами. Чтобы все устройства полноценно работали, требуется установка программного обеспечения или дополнительный софт для видеонаблюдения. Чтобы выбрать подходящий софт, нужно исходить от типа камеры, который вы планируете использовать или уже используете для подключения к системе.

Как подключать аналоговые камеры? Процесс подключения и пример

Для камер наружного видеонаблюдения есть свои законы и нюансы подключения. Основной механизм присутствующий во многих линиях подключения видеонаблюдения, это аналоговые видеокамеры. Они могут быть компактными и больших размеров. Но разъемы у них следующие:

  • Подключение блока питания — красный цвет.
  • Разъемы RCA. Обычно их два — тюльпаны.

RCA, в свою очередь состоят из 2-х разъемов. Первый — передача видеосигнала, второй передает аудиосигнал. Их расцветка желтый и красный, соответственно.

Разъемы аналоговых камер могут отличаться. Это зависит от модели видеокамеры. Но это не является препятствием для того, чтобы подключить камеру к любому монитору. Домашний телевизор может взять на себя эту ношу — видеть через камеры.

аналоговое видеонаблюдение шнуры

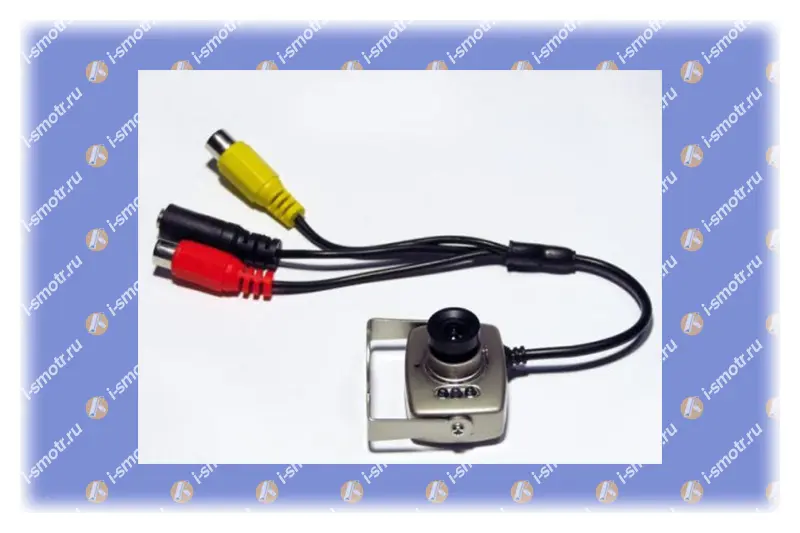

Соединительные провода RCA в паре нужно использовать для подключения к монитору аналоговых камер. Это делается очень просто следующим образом: видеовыход от камеры подключаем к видеовходу телевизора. Аудиовыход видеокамеры также подключается к аудиовходу. Есть камеры с двойным аудиоканалом — левым и правм. Если аудиоканал один, то вы можете выбрать на свое усмотрение — левый или правый. Это не критично.

В классике схема проводов располагается так:

  • Желтый отвечает за видеосигнал
  • Черный это “минус”, заземление.
  • Красный это “плюс”.

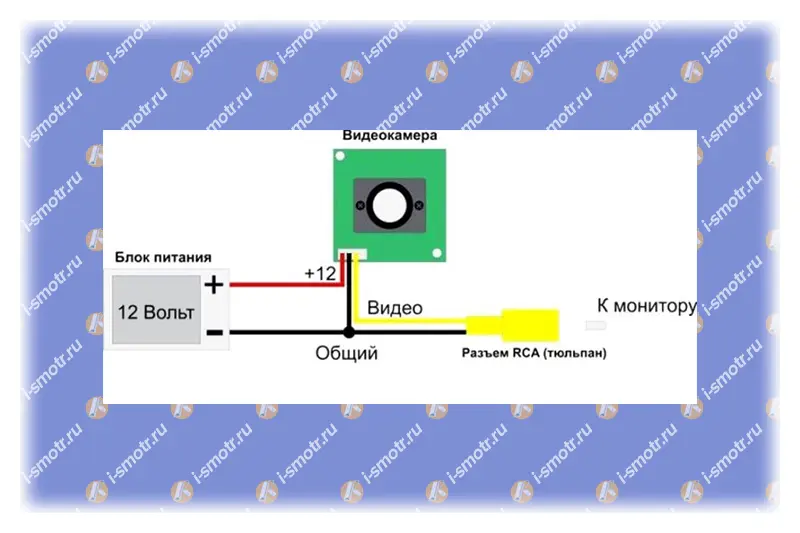

Более наглядно подключение камеры выглядит следующим способом:

схема видеонаблюдения

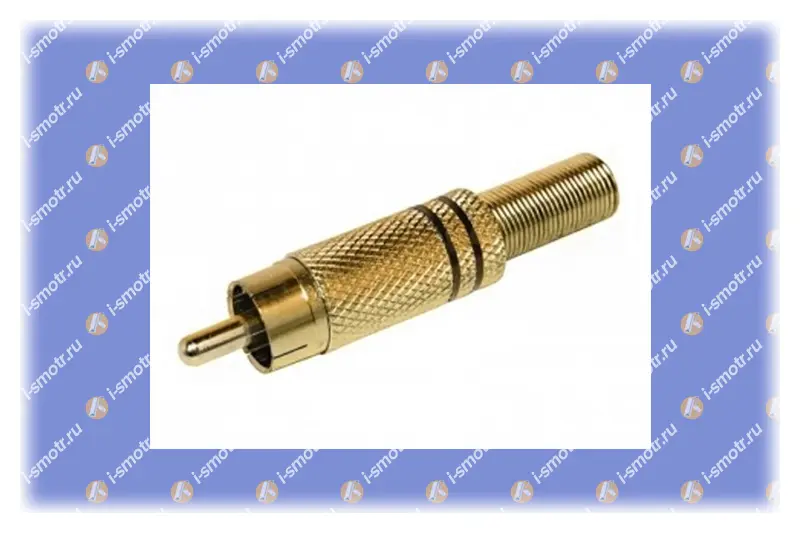

Жила коаксиального кабеля от камеры соединяется с кабелем видеовыхода, ведущему к монитору.

разъем для видеонаблюдения

Но такие разъемы в последнее время становятся менее аактуальными, на их замену пришли BNC-разъемы.

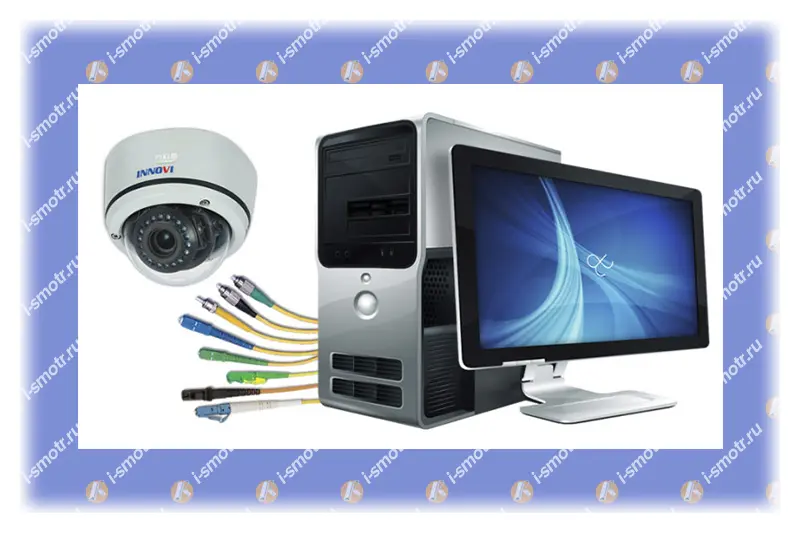

Установка видеокамер и их подключение к компьютеру

Зачем нужно подключать видеонаблюдение к компьютеру?

На этот вопрос хорошо ответит практическое применение данного способа подключения, у которого есть преимущества. Среди которых есть возможность записи видео на жесткий диск. А с помощью специального софта, можно задать время записи съемки и поставить его на таймер. Такой способ подходит для организации видеонаблюдения в школах и других учебных заведениях.

Существует три способа, как подключить видеокамеру к компьютеру.

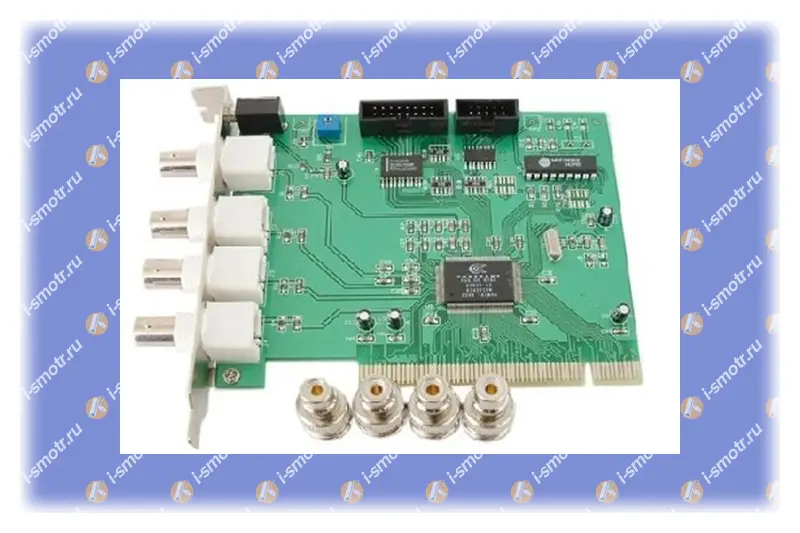

Первое что нужно сделать, это установить в компьютер плату видеозахвата. Это обязательное условие, т.к. без этого не получится захватывать видео изображение и проводить с ним дальнейшую работу. Обычно такая плата может иметь до 16 видеовходов. Этого достаточно, чтобы вести наблюдение за несколькими классными кабинетами. Вдобавок к плате идет специальный софт, позволяющий расширить функции и управлять всей системой видеонаблюдения.

плата для компьютера видеонаблюдения

Самым бюджетным вариантом подключения видеокамеры к компьютеру можно с помощью USB преобразователя. Такой способ позволяет оцифровывать видеосигнал, повышая его качество. Чтоб подсоединить к компьютеру видеокамеру используется видео сервер.

Дополнить комплект такой системы видеонаблюдения можно с помощью IP камер. Это позволит вести наблюдение в режиме онлайн, через подключение к интернету. Просматривать за происходящим можно с помощью смартфонов, планшетов и ноутбуков.
Это может Android, iOS, Windows, Linux.

Ограничений практически никаких нет.

На видео показано как подключить камеру с помощью витой пары, смотрим:
