FPV Аналоговые и цифровые системы

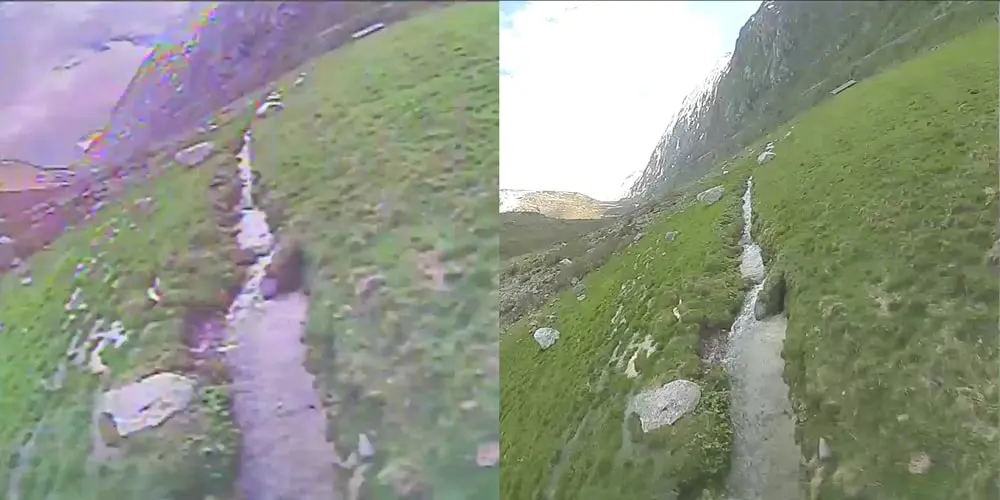

FPV находится на определенном этапе. Следующие несколько лет решат, будет ли FPV придерживаться аналоговой передачи видео или цифровой передачи. DJI изменила сцену FPV, создав первую компактную цифровую FPV систему. Цифровые HD FPV системы пока что ограничиваются DJI, а такие компании как Fatshark и Orqa FPV также работают над цифровыми системами. Аналоговые системы, с другой стороны, имеют широкий спектр вариантов от десятков производителей.

Аналоговая передача видео была стандартом в течение последнего десятилетия и показала исключительно хорошие результаты. Новая волна цифровой технологии передачи видео угрожает господству аналоговых систем. Эти две технологии сильно различаются: Аналоговые системы передают электрические сигналы как есть, что подвержено помехам и внешним шумам, а Цифровые системы преобразуют электрические сигналы в цифровые данные и передают их на FPV-очки.

ЧТО ТАКОЕ АНАЛОГОВОЕ FPV

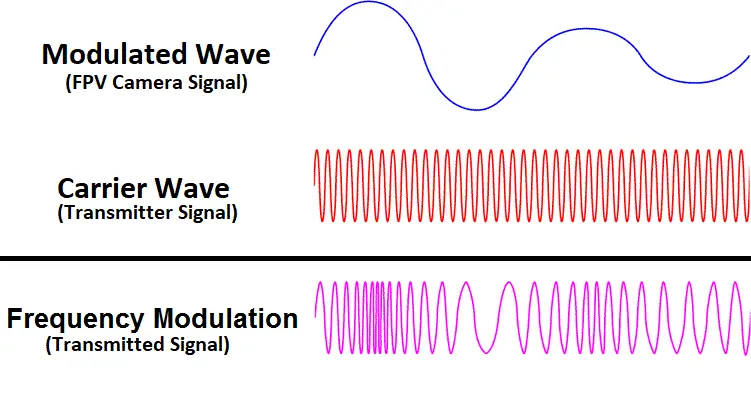

Термин аналоговое FPV относится к аналоговым технологиям и системам передачи видео. Аналоговые системы работают путем изменения амплитуды или частоты волны. FPV-камеры используют частотную модуляцию (модуляция — это процесс наложения модулированной волны на несущую волну), изменения частоты характеризуют особенности, запечатленные камерой. Камера FPV захватывает видео, известное как модулированная волна, и посылает этот захваченный сигнал в виде синусоиды на передатчик FPV-видео.

Сигнал FPV-камеры передается на VTx. VTx имеет несущую частоту (несущая частота — это частота, которая помогает слабому сигналу FPV-камеры распространяться на большие расстояния), наиболее часто используемая несущая частота — 5,8 ГГц. Несущая частота — это частота, на которой передается волна.

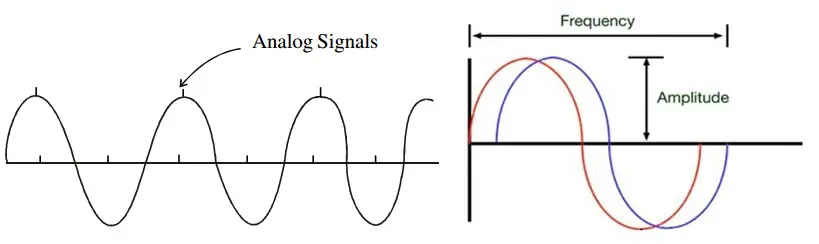

Аналоговые сигналы передачи постоянно меняются. Это техника, используемая в электронной связи и работающая путем чередования силы передаваемого сигнала о передаваемой информации.

ЧТО ТАКОЕ ЦИФРОВОЕ FPV?

Цифровые устройства есть везде: ноутбуки, смартфоны, калькуляторы… список бесконечен. При цифровой обработке используются 1 и 0, причем 1 обозначает высшее состояние, а 0 — низшее. Цифровая передача данных также известна как передача данных, что в буквальном смысле означает, что данные отправляются из точки А в точку Б.

Во-первых, цифровой сигнал намного проще. Вместо того чтобы быть непрерывно изменяющейся формой волны, он представляет собой серию дискретных импульсов, обозначающих единицу и ноль. В электрических сетях единица обозначается как высокое напряжение, а ноль — как ноль, или низкое напряжение.

Цифровые системы принимают электрические данные от FPV-камеры и преобразуют их в цифровой сигнал с помощью АЦП (сокращение от Analog to Digital converter). Передающий модуль имеет кодер, который кодирует данные FPV-камеры в O’s и 1’s, а принимающий модуль имеет декодер, который декодирует цифровые данные в аналоговый сигнал перед выводом на экран очков.

АНАЛОГОВЫЕ И ЦИФРОВЫЕ СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ

Основное отличие заключается в том, что аналоговые системы передают необработанные аналоговые данные, в то время как цифровые системы передают цифровые данные.



Аналоговые системы Цифровые системы
Стоимость Низкий — Средний Высокий
Отношение сигнал/шум Средний — Высокий Высокий
Стоимость видеопередатчика Низкий Высокий
Стоимость видеоприемника Низкий — Средний Высокий
Восприимчивость к внешним шумам Средний — Высокий. Низкий
Форм-фактор Нано — средний Объемные
Диапазон Средний — Высокий Низкий — Средний
Задержка Низкий — Средний Высокий

Стоимость

Стоимость играет важную роль при выборе между аналоговыми и цифровыми системами. Аналоговый видеопередатчик и приемник можно приобрести всего за $100, в то время как цифровая система может стоить до $600.

Соотношение сигнал/шум

Этот коэффициент относится к уровню принимаемого сигнала. Проще говоря, видеопередатчик, расположенный близко к приемнику, окружающая среда не может загрязнить передаваемый сигнал внешним шумом fpv видео, в идеале может иметь отношение сигнал-шум 1. По мере удаления передатчика от видеоприемника окружающая среда играет значительную роль в снижении качества принимаемого сигнала.

Стоимость видеопередатчика

Цифровой видеопередатчик от DJI, по состоянию на середину июля 2020 года, стоит $179 по сравнению с аналоговым передатчиком TBS Unify pro стоимостью $50. Если у вас 10 квадрокоптеров, которым нужны видеопередатчики, разница в цене между двумя системами составит $1290.

Стоимость видеоприемника

Несмотря на то, что это может быть одноразовым вложением, существует множество дешевых FPV-очков на выбор, начиная от $100 и заканчивая $600 с Fatshark HDO v2 и модулем Rapidfire. Цифровые очки и приемники поставляются в комплекте и могут стоить от 450-500 долларов в зависимости от того, когда вы покупаете.

Восприимчивость к внешним шумам

Аналоговые системы более уязвимы к внешним шумам, большинство шумов имеют аналоговую природу, а цифровые системы менее подвержены влиянию внешних шумов.

Форм-фактор

Следующим решающим фактором становится форм-фактор. Существует множество вариантов, когда речь идет о небольших аналоговых передатчиках по сравнению с громоздкими цифровыми передатчиками.

Диапазон

Доказано, что аналоговые системы обеспечивают дальность действия более 20 км по сравнению с 2 км, которые обеспечивает цифровой передатчик.

Латентность

Задержка — это время, необходимое для того, чтобы видеосигналы от квадрокоптера достигли очков. Современные видеосистемы DJI FPV значительно сократили время задержки до 35 мс, в то время как аналоговые системы выигрывают с показателем около 15 мс.

ЭВОЛЮЦИЯ АНАЛОГОВЫХ ТЕХНОЛОГИЙ В ЦИФРОВЫЕ

Аудиокассета — лента — это формат записи, который впервые был представлен в 1963 году, чтобы заполнить потребность в доступных на тот момент носителях аудиозаписи. Ленточные магнитофоны — это так называемые аналоговые устройства хранения данных. Ленточные магнитофоны предполагают использование намагничиваемого носителя, который движется с постоянной скоростью мимо записывающей головки.

Электрический сигнал, аналогичный записываемому звуку, подается на записывающую головку, вызывая намагничивание, аналогичное сигналу. Затем головка воспроизведения улавливает изменения магнитного поля ленты и преобразует их в электрический сигнал.

Первые DVD-плееры появились в продаже в ноябре 1996 года в Японии и в марте 1997 года добрались до Соединенных Штатов. DVD-диски стали началом эры цифрового хранения данных и концом трехдесятилетнего господства аналогового хранения. DVD хранит электрические данные в виде 0 и 1. DVD-диски были довольно успешными, поскольку они могли хранить большие объемы данных в довольно компактных размерах.

В конце 90-х и начале 2000-х годов эти две совершенно разные технологии боролись за доминирование, и в итоге ленточные магнитофоны проиграли. За исключением тех случаев, когда их можно найти в магазинах для экономных покупателей или в старых дедушкиных хранилищах, сегодня магнитофоны не существуют.

АНАЛОГОВОЕ И ЦИФРОВОЕ FPV ЗАКЛЮЧЕНИЕ

Теперь время для ответа!!! FPV аналоговый или цифровой, я бы сказал оба. Если все, что вы делаете, это случайные фристайл полеты, и стоимость вас не беспокоит, я бы сказал, выбирайте цифровой. Если что, задержка и стоимость будут только улучшаться. Если вы занимаетесь гонками, где размер и вес имеют значение, аналоговый вариант будет лучшим выбором. Аналог также хорошо подходит для сборки с ограниченным бюджетом. Аналоговая система находится на последнем издыхании.

Счастливого полета!!!
