FPV видеоприемники. Типы приемников, частоты и параметры антенн

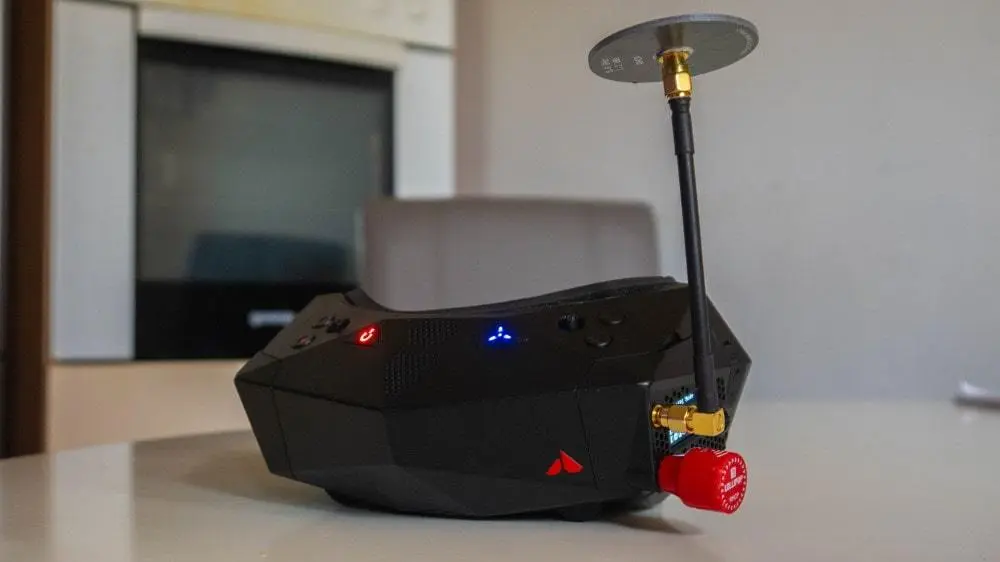

FPV видеоприемники используются для приема радиосигналов, поступающих от видеопередатчиков (VTX) на наших дронах, и преобразования их в видео, которое мы можем смотреть на наших очках и дисплеях. Обычно они работают в диапазоне 5,8 ГГц, большинство из них имеют около 48 каналов, разделенных на несколько диапазонов, каждый из которых включает 8 каналов.

ДИВЕРСИТИ И СИНГУЛЯРНЫЕ МОДУЛИ

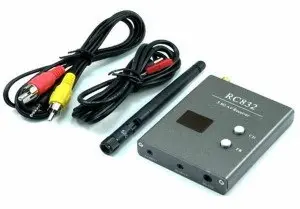

Они бывают разных форм и размеров. До того, как fpv-очки стали хитом, существовали AV-видеоприемники, которые можно было установить на штатив, например Eachine RC832.

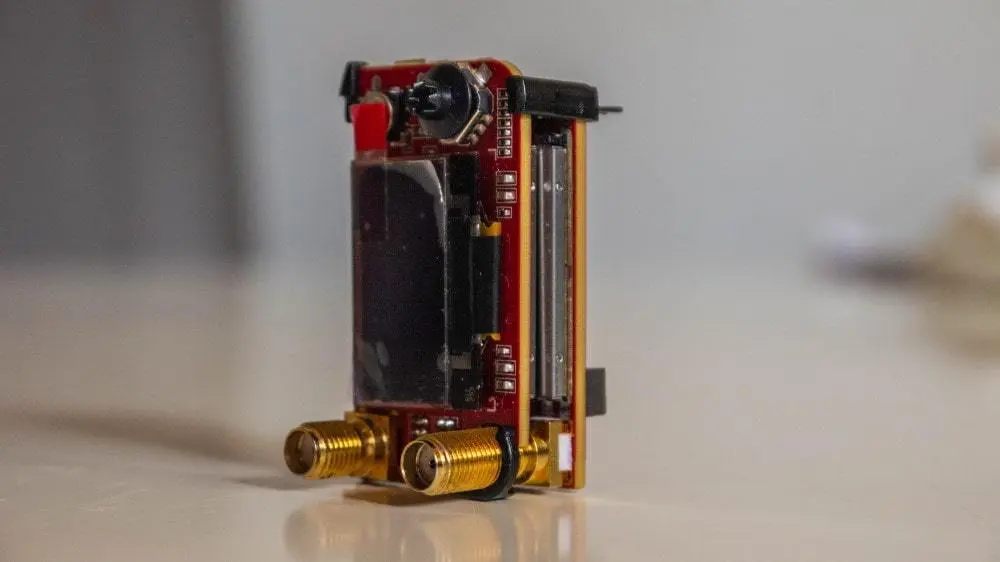

В настоящее время модульные приемники более популярны. Они предназначены для установки в «стандартный отсек для модулей Fatshark». Такая форма приемника используется все чаще и чаще, поэтому вы можете найти такой же слот почти на всех очках, которые имеют возможность подключения внешнего модуля.

Новые виды приемников обычно поставляются в комплектации с разнесенным сигналом. Разнообразие означает, что имеется два приемника, оба измеряют уровень сигнала. В этом случае типичный приемник с разнесенным сигналом будет постоянно выводить на экраны ваших очков fpv сигнал с более высоким значением силы.

Есть также режим Rapidfire, который поставляется с приемником ImmersionRC.

Режим RapidFIRE объединяет два изображения в одно, обеспечивая максимально возможное качество. Существует также режим legacy, если вы хотите использовать стандартное разнообразие, но мы предпочитаем режим rapidFIRE.

Существуют также одиночные приемники, которые уже не так часто используются из-за очень доступной цены на разнообразные приемники в настоящее время. Хорошим примером одиночного приемника является RX, который вы получали со старыми очками FatShark Dominator. У него даже не было экрана! Как это глупо!

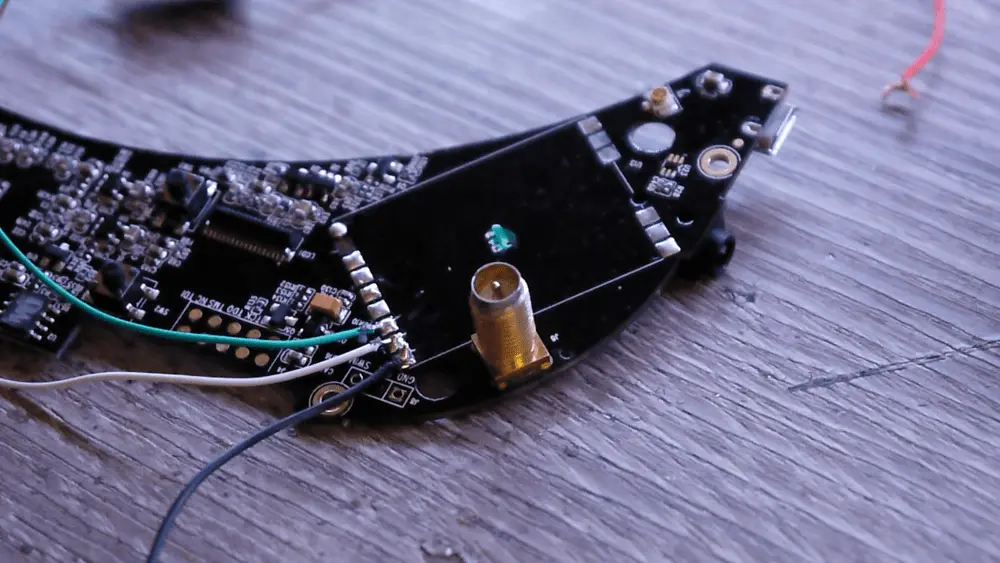

Некоторые очки имеют встроенный приемник. В процессе поиска вы можете увидеть очень дешевые очки, например Eachine EV100s, с двумя антенными разъемами.

Это может заставить вас подумать, что он должен обладать каким-то разнообразием, но это просто стало маркетинговой стратегией, заставляющей новичков поверить, что они получают встроенный приемник разнообразия, в то время как это просто два антенных разъема, подключенных к одному приемнику.

Это, конечно, не для всех, мы говорим о низком конце…

В этой статье мы обсудим модульные приемники, различия между ними и варианты антенн.

ТИПЫ ПРИЕМНИКОВ FPV

Автономные приемники

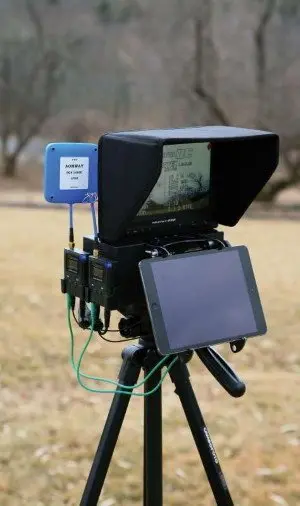

Как мы уже говорили, некоторые приемники являются встроенными и приемными модулями. Существуют также автономные приемники, которые использовались в начале увлечения, и некоторые из них имели резьбу 1/4 дюйма, что позволяло устанавливать их на штатив для достижения максимального радиуса действия.

Независимые приемники использовались со старыми мониторами и очками, такими как Quanum DIY KIT. Некоторые из них имели резьбу, поэтому их можно было установить на штатив, чтобы расположить именно так, как вы хотите, чтобы получить максимальную дальность от вашего БПЛА.

Встроенные приемники

Встроенные приемники можно найти в таких очках, как Eachine 800D, Eachine 800DM, Eachine VR006, Skyzone SKY02, SKY03, Aomways, Topskys и др. Они могут быть действительно хорошими, как, например, в Skyzone SKY03, но есть и плохие.

Например, в моих старых очках EV100 был такой ужасный встроенный приемник, что я не мог отойти даже на 10 метров без потери видео. Перед покупкой таких очков всегда нужно проверять отзывы.

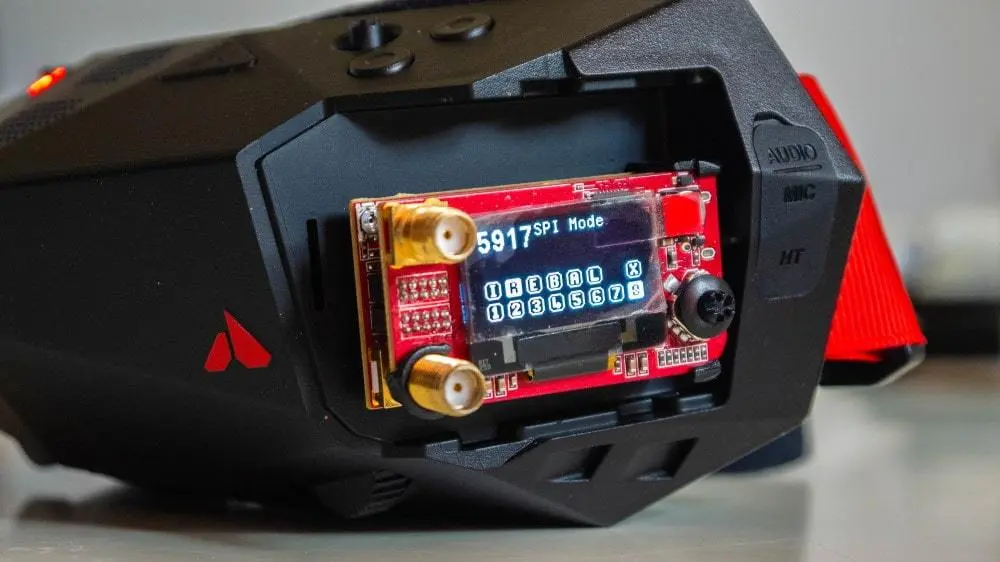

Модули приемников, такие как ImmersionRC RapidFIRE, LaForge, TBS Fusion, OWLRC, True-D, используются в очках, поддерживающих внешние приемники. Они имеют «стандартный отсек для модулей Fatshark» с 9-контактным разъемом, к которому можно подключить модуль приемника.

Среди очков, поддерживающих внешний модуль приемника, можно назвать Fatsharks, Orqas, Eachine 200D, 300D и другие.

Если ваши очки имеют внутренний приемник, а вы хотите иметь, скажем, rapidFIRE, вы всегда можете купить адаптер AV IN, который можно прикрепить к очкам и подключить к нему модуль RX.

ЧАСТОТЫ ПРИЕМНИКОВ ВИДЕОСИГНАЛА FPV

В аналоговом FPV мы в основном используем спектр 5,8 ГГц для видео. В этом спектре имеется до 72 полезных каналов, и они разделены на различные диапазоны, каждый из которых включает 8 каналов.

Некоторые примеры групп: Boscom A, Boscom B, Boscom E, группа Fatshark, группа Race и т.д.

Таблица VTX

Старые очки Fatshark поставлялись с приемниками, которые могли принимать сигнал только в диапазоне Fatshark, так что убедитесь в этом, если вы покупаете старые доминаторы…

Если у вас возникла такая проблема, ее можно просто устранить, заменив стандартный приемник на более современный модуль.

В основном используется диапазон raceband. Не все каналы выдают одинаковую мощность. Если вы летаете один, то вам не нужно беспокоиться о том, на каком диапазоне или канале вы находитесь, но если вокруг вас летают друзья, то вам нужно посмотреть, какие каналы свободны для использования.

Если вы летаете с приятелями, никогда не подключайте свой квадрокоптер, когда кто-то находится в воздухе, потому что большинство видеопередатчиков при запуске переходят на максимальную мощность, что может на некоторое время ослепить находящихся рядом пилотов, и вы можете вывести их из строя.

Некоторые видеопередатчики могут иметь частоты, отличные от других, поэтому всегда нужно сверяться с таблицей частот, которая прилагается к большинству из них.

ЛУЧШИЕ ВИДЕОПРИЕМНИКИ FPV

Furious FPV True-D и OwlRC — отличные модули, если вы хотите потратить до 100 долларов США.

Примерно за 150 долларов США вы можете приобрести ImmersionRC RapidFIRE, который можно смело назвать лучшим на рынке. В нем есть специальный режим Rapidfire, который объединяет два изображения в одно для получения лучшего качества, дальности и проникающей способности.

Самый дорогой приемник поставляется компанией Clearview. В настоящее время он продается по цене около 220 долларов США. Он был очень популярен, когда появился, благодаря своему разнообразию, которое не было так широко распространено, как сегодня.

Если вы ищете бюджетный модуль приемника, то Eachine Pro58 может стать хорошим выбором. Вы можете прошить на него множество различных прошивок и посмотреть, что работает лучше.

ПАРАМЕТРЫ АНТЕННЫ

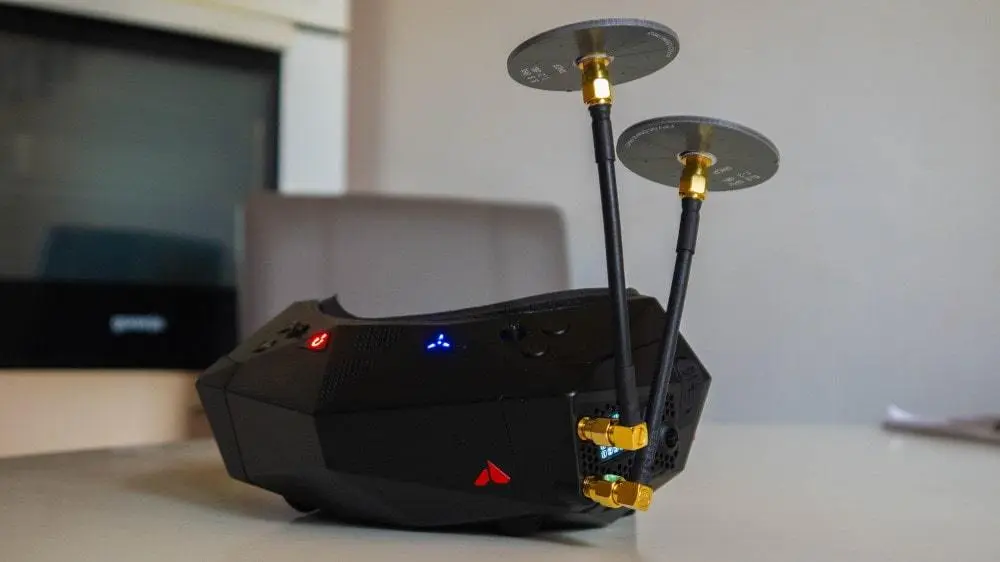

Антенна fpv является важной частью вашей системы видео FPV. Существует множество ситуаций, когда вы захотите использовать различные настройки антенны, например, на гонках или вокруг деревьев, вы, вероятно, будете иметь две всенаправленные антенны. Если вы летаете на дальние расстояния, у вас будет патч или направленная антенна.

Существуют линейные, круговые поляризованные (всенаправленные) и патч-антенны.

Линейные антенны

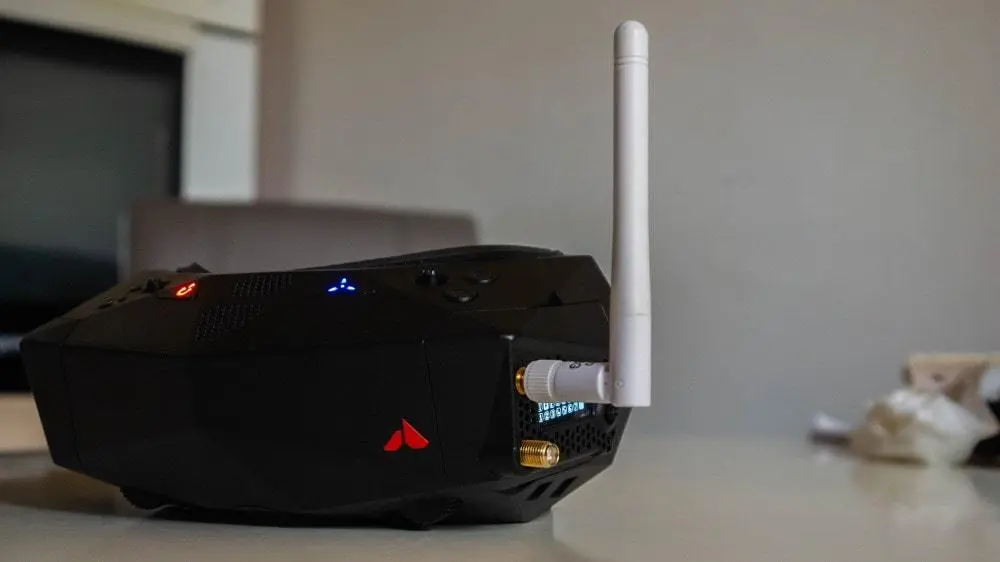

Линейные антенны могут принимать полный пакет информации, только если передающая и принимающая антенны находятся под правильным углом, поэтому они уже не так часто используются. Их можно встретить на видеопередатчиках небольших дронов, таких как tiny whoops.

Они используются там из-за их малого веса и неразрушимости. Угол наклона антенны не так важен, потому что на приемнике, скорее всего, установлена всенаправленная антенна, которая сможет принять видео, даже если ваш квадрокоптер находится под странным углом.

Для больших квадрокоптеров мы используем кругополяризованные антенны на видеопередатчиках и комбинацию кругополяризованных и патч-антенн на приемниках.

Антенны с круговой поляризацией

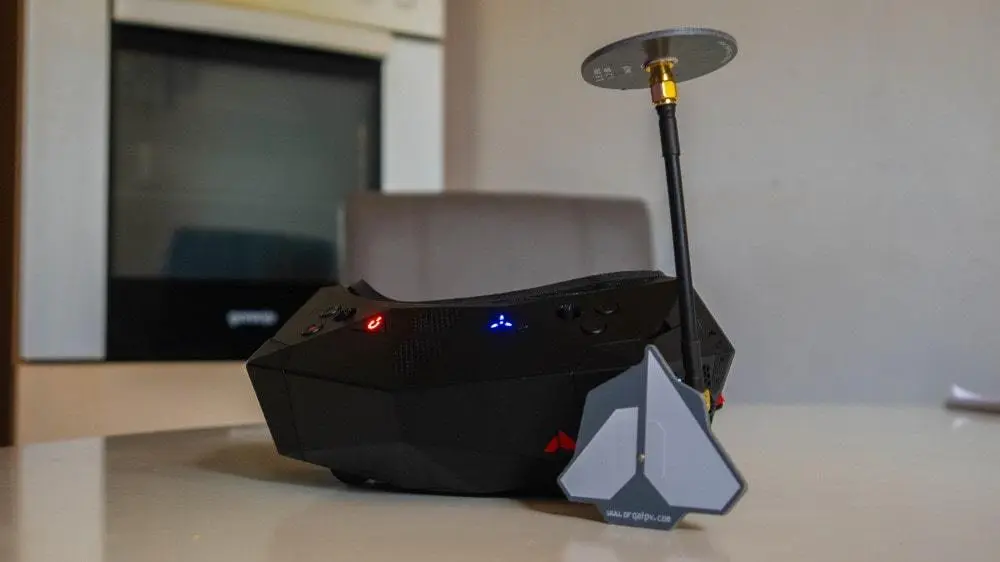

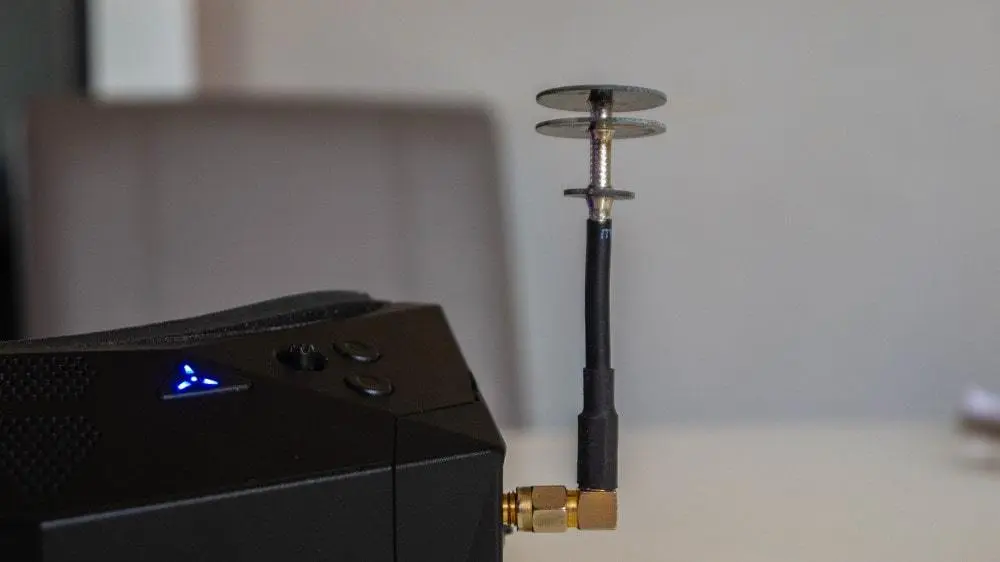

Антенны с круговой поляризацией бывают двух видов, это антенны типа «клеверный лист» и PCB.

У них есть одна проблема, которая заключается в том, что они не могут принимать или передавать сигнал с верхней и нижней частей антенны. Вот почему некоторые люди устанавливают две одинаковые антенны под небольшим углом друг к другу.

Антенна Pagoda — это конструкция печатной платы с открытым исходным кодом, созданная для частоты 5,8 ГГц Маартеном Баертом.

Если бы вы искали файлы, вы могли бы заказать себе печатную плату, монтажную оснастку и сделать свою собственную «Пагоду» дома.

Они хорошо работают, дешевы и производятся множеством различных компаний.

Примером антенны типа «клеверный лист» является классическая всенаправленная антенна Fatshark. Они также производятся многими компаниями, но у них нет стандарта, как у Pagoda. Они легко настраиваются на определенную частоту, а также изготавливаются вручную и продаются по высокой цене.

Всенаправленные антенны PCB, кроме Pagoda, не были чем-то особенным, пока Orqa не выпустила свою всенаправленную антенну, которая превосходила Pagodas и некоторые более дорогие антенны.

Патч-антенна

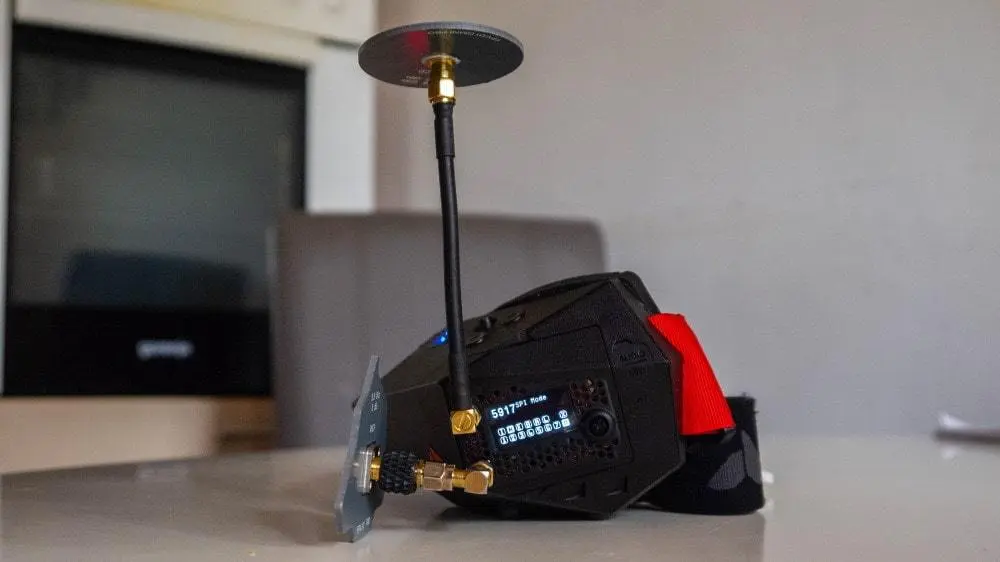

Патч — это направленная антенна, которая имеет больший диапазон, чем круговая поляризованная антенна. Ее особенность в том, что она может принимать сигналы только в направлении, обращенном к самолету. Поэтому большинство пилотов используют одну круговую поляризованную и одну патч-антенну. Круговая поляризованная используется для полетов вокруг пилота, а патч используется, когда вы хотите пройти в одном направлении немного дальше.

ЗАКЛЮЧЕНИЕ

Приемники FPV используются для преобразования радиочастотного сигнала от вашего дрона в видео, которое вы видите в своих очках. Для наземной станции можно выбрать модули или приемники, устанавливаемые на штатив, хотя все больше пилотов используют модули и встроенные приемники из-за их компактности.

Наземные станции используются на гонках, чтобы все могли видеть, что принимает каждый пилот. Они использовались раньше, когда вы хотели получить большой радиус действия, но сейчас это можно сделать прямо из очков с помощью соответствующего приемника и антенны.
